电风扇电路原理图解

电风扇电路图

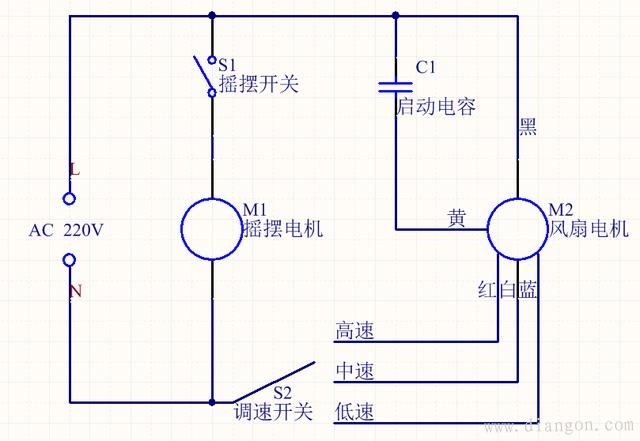

从上图可以看出，此电路一共可以分为三大部分，最左边的220V交流电源电路，中间的摇摆电路，最右边的风机电路。电风扇电机是单相交流电机，它的内部有两个绕组，一个叫运行绕组（也称主绕组），另一个成为启动绕组（也成为副饶组）。启动电路由分相电容组成，使主副绕组在空间上相隔90°电角度。调速电路是串联一个电抗器调速开关组成，通过调电抗大小，来改变电机的电压实现调速。弄明白这个电路图后，足以修理电风扇了。
