今天遇到荣事达20-R6电磁炉不能正常工作，故障现象是通电滴一声后，再按任何键都没有反应。拆机进行检查，因为通电有滴的一声，说明电磁炉主板问题不大。为了说明电磁炉三大电压测试方法，也为安全起见，取下保险，在保险管处串接白炽灯泡，测试三大电压是否正常（直流300V、直流18V、直流5V）。

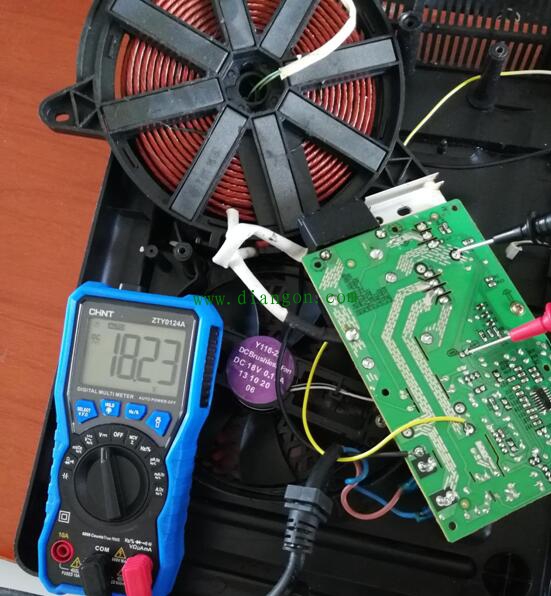

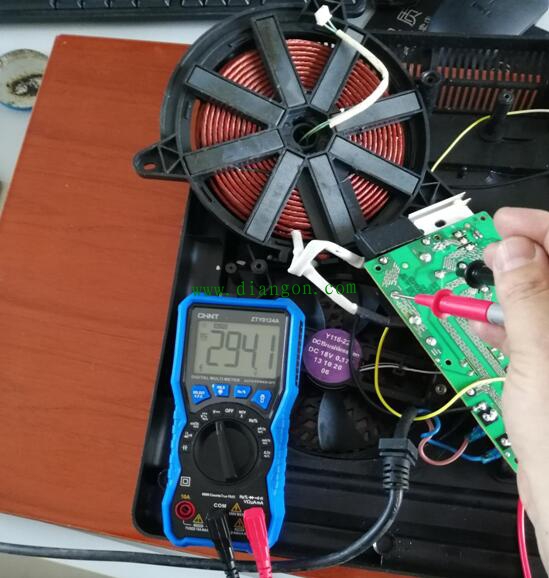

因电路中串联了灯泡，有一定的压降，测试300V正常（在主滤波电容两端侧）。测试18V电压（有好多电磁炉主板上有标注18V,如果没有标注，也可以在风扇插件处测量）
18V电压正常，测试5V电压（5V电压测试在7805处测量）
5V电压测试正常（此万用表精度高，5.046V正常），三大电压正常后，说明电磁炉主板没有问题，拆下按键主板检查没有供电，排线处敷设严重，且排线两组线不同，排线处限流电阻一侧引脚已经敷设掉，经测试为47欧姆色环电阻。
手头没有47欧姆电阻，用两个100欧姆电阻并联，并将所有按钮开关全部换掉，把排线取下，重新找好的线直接焊接。
接好排线后，全部恢复通电试机，烧水看看。
完美修复。
-
