智能楼宇弱电系统施工图的阅读和绘制

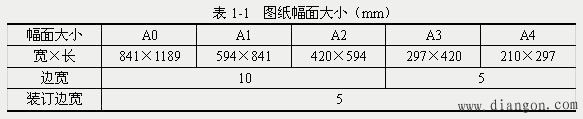

　　为使图纸整齐统一，在选用图纸幅面时应以一种规格的图纸为主，尽量避免大小幅面掺杂。在特殊情况下，允许A3、A4号图纸根据需要加长，A0、A1、A2号图纸一般不得加长。
　　　1、标题栏、会签栏
　　标题又称为图标，是用以确定图纸的名称、图号、张次、更改和有关人员签署等内容的栏目。标题栏的方位一般在图纸的下方或右方，也可以放置在其他位置。但标题栏的文字方向为看图方向，即图中的说明、符号均应以标题栏的文字方向为准。
　　标题栏的格式，我国还没有统一的规定，各设计院的标题栏格式都不一样。常见的格式应有以下内容：设计单位、工程名称、项目名称、图名、图别、图号等。
会签栏要供相关的给排水、采暖通风、建筑、工艺等相关专业设计人员会审图纸时签名使用。会签栏应放在左侧图框线上，其底边与图框线重合。
　　　2、图幅分区
　　图幅分区的方法是将图纸相互垂直的两边各自加等分，分区的数目视图的复杂程度而定，但每边必须为偶数。每一分区的长度为25~75mm；分区代号，竖边方向用大写拉丁字母从上到下标注，横边方向用阿拉伯数字从左到右编号。分区代号用字母和数字表示，字母在前，数字在后。
　　　3、图线

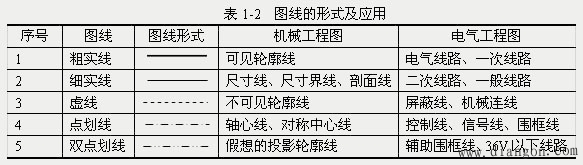

　　绘制电气图所用的线条称为图线。线条在机械工程图和电气工程图中有不同的用途。如表1-2所示。

　　绘制图纸的线条粗细原则是，以细实线绘制建筑平面图，以粗实线绘制电气线路，以突出线路图例符号为主，建筑轮廓为次，这样做主要是为达到主次有别，方便施工的目的。
　　制图中实线、点划线、虚线等各种线条一般区分为粗、中粗、细三种，折断线、波浪线一般为细线。
　　画点划线时首末两端为线段，点划线与占划线相交时交于线段处，虚线的各线段应当保持长短一致；采用直线折断的折断线必须经过全部被折断的图面，折断符号应画在被折断的图画以内，圆形的构件应采用曲线折断。
　　　4、字体
　　图面上的汉字、字母和数字是图的重要组成部分，图中的字体必须端正、笔划清楚、排列整齐、间距均匀、符合标准。一般汉字有长仿宋体，字母、数字用直体。图面上的字体大小，应视图幅大小而定，字体的最小高度如表1-3所示。

　　文字说明需用编排号时，应按下列次序排列：
　　一，二，三，…
　　1，2，3，…
　　（1），（2），（3），…
　　①，②，③，…
　　a，b，c，…
　　在图纸中所有涉及的数字均采用阿拉伯数字表示；计量单位采用国家颁布的符号，例如三千七百毫米，写成3700mm。
表示分数时不得将数字与中文文字混用，例如四分之三应写成3/4。纯小数数字前，应加上定位的“0”，例如0.15，0.004。
　　　5、比例
　　图纸上所画图形的大小与物体实际大小的比值称为比例。电气设备布置图、平面图和电气构件详图通常按比例绘制。比例的第一个数字表示图形的尺寸，第二个数字表示实物为图形的倍数。例如1:10表示图形大小只有实物大小的1/10。比例的大小是由实物大小与图纸幅面代号相比较而确定的，一般在平面图中可选取1：10，1：20，1：50，1：100，1：200，1：500。施工时，如需确定电气设备安装位置的尺寸或用尺量取时应乘以比例的倍数，例如图纸比例是1：100，量得某段线路为15cm，则实际长度为15cm×100=1500cm=15m。
　　　6、方位
　　电气平面图一般按上北下南，左西右东来表示建筑物和设备的位置和朝向。但在室外总平面图中都用方位标记（指北指针）来表示朝向，其剪头指向表示正北方向。
　　　7、安装标高
　　在电气平面图中，电气设备和线路的安装高度是用标高来表示的。标高有绝对标高和相对标高两种表示法。
绝对标高是我国的一种高度表示方法，是以我国青岛外黄海平面作为零点而确定的高度尺寸，所以又可称为海拔。如海拔1000m，表示该地高出海平面1000m。
　　相对标高是选定某一参考面为零点而确定的高度尺寸。建筑工程图上采用的相对标高，一般是选定建筑物室外地坪面为±0.00m，标注方法为，如某建筑面、设备对室外地坪安装高度为5m，可标注为+5m。
　　在电气平面中，还可选择每一层地坪或楼面为参考面，电气设备和线路安装、敷设位置高度以该层地坪为基准，一般称为敷设标高。例如某开关箱的敷设标高为1.4m，则表示开关箱外壳底距地坪1.40m。
　　　8、定位轴线
　　在建筑平面图中，建筑物都标有定位轴线，一般是在剪力墙、梁等主要承重构件的位置画出轴线，并标上轴线号。定位轴线编号的原则是：在水平方向采用阿拉伯数字，由左向右注写；在垂直方向采用拉丁字母（其中I、O、Z不用），由上往下注写，数字和字母分别用点划线引出。通过定位轴线可以帮助人们了解电气设备和其他设备的具体安装位置，部分图纸的修改、设计变更用定位轴线可很容易找到位置。
　　三、电气图形符号
　　国家已制订和颁布的电气制图及电气图用图形符号、电气设备用图形符号和主要的相关国家标准有：GB6988.1-1986~GB6988.7-1986电气制图标准7项；GB4728.1-1985~GB4728.13-1985电气图用图形符号符号标准13项；GB5465.1-1985~GB5465.2-1985电气设备用图形符号标准2项。
　　在这些标准中，除了分专业规定了图形符号外，还规定了一般符号、符号要素、限定符号和通用的其他符号，并且规定了符号的绘制方法和使用规则。有些符号规定了几种形式，有的符号分优选形和其他形，在绘制时，可以根据需要选用。对符号的大小、取向、引出线位置等可按照使用规则做某些变化，以达到图面清晰、减少图线交叉或突出某个电路等目的。对标准中没有规定的符号，可以选取GB4728中给定的符号要素、限定符号和一般符号，按其中规定的组合原则进行派生，但此时应在图纸空白处加以说明。
　　电气图形符号使用规则中规定：符号的大小和符号图线的粗细不影响符号的含义，在绝大多数情况下，符号的含义只由其形式决定；大多数符号的取向是任意的。在不改变符号含义的前提下，符号可以根据图面布置的需要，按90°角的倍数旋转或取其镜像形式。
　　四、项目种类代号
　　为便于查找、区分各种图形符号所表示的元件、器件、装置和设备等，在电气图和其他技术文件上采用一种称作“项目代号”的特定代码，将其标注在各个图形符号近旁，必要时也可标注在该符号表示的实物上或其近旁，以便在图形符号和实物之间建立起明确的一一对应关系。
　　项目是指在图上通常用一个图形符号表示的基本件、部件、设备、系统等，如电阻器、继电器、电动机、开关设备、配电系统等。从“项目”的定义中可以看出，它指在电气技术文件中出现的实物，并且通常在图上用一个图形符号表示。在不同的场合，项目可以泛指各类实物，也可以特指某一个具体的元器件。总之，不论所指的实物大小和复杂程序如何，　　只要在图上通常用一个图形符号表示，这些实物就可统称为项目。
　　种类代号是用以识别项目种类的代号。项目的种类同项目在电路中的功能无关，例如各种电阻器可视为同一种类的项目。对于某些组件，在具体使用时，可以按其在电路中的作用分类，例如开关，因在电力电路（作断路器）或控制电路（作选择器）中的作用不同，可视为不同的项目。种类代号的主要作用是识别项目的种类。正因为如此，在各种电气技术文件中，种类代号（也是基本文字符号）使用得最广泛，出现得最多。
　　相关标准有5项，即GB5094-1985《电气技术中的项目代号》，GB7159-1987《电气技术中的文字符号制订通则》，GB7356-1987《电气系统说明书用简图的编制》，GB4026-1983《电器接线端子的识别和用字母数字符号标志接线端子的通则》，GB4884-1985《绝缘导线的标记》等。
　　五、弱电工程施工图的绘制
　　为了提高弱电系统的工程质量，必须首先做好弱电系统施工图的设计和绘制。
　　施工图的设计必须与有关专业密切配合，做好动力管线的预留，管线的预埋，以保证顺利穿线和系统调试。
　　施工图的绘制应当认真执行绘图的规定，所有图形和符号必须符合公安部颁布的“安全防范系统通用图形符号”的规定，以及“工业企业通信工程设计图形及文字符号标准”。不足部分应当补充并加以说明。绘图要求清晰整洁、字体规整，原则上要求书写宋体字，力求图纸简化、方便施工，既详细又不烦琐地表达设计意图。
　　绘制图纸要求主次分明，突出线路敷设，电器元件等为中实线，建筑轮廓为细实线，凡建筑图的主要房间应标示房间名称、绘出主要轴线标号。
　　各类有关的防范区域，应当根据平面图明显标出，以检查防范的方法以及区域是否符合设计要求。探测器的布置力求准确，墙面或吊顶上安装的器件要求标出距地面的高度（即标高）。
　　相同的平面、相同的防范要求，可只绘制一层或单元一层平面；局部不同时，应按轴线绘制局部平面图。
　　比例尺规定：在图上绘制多种设备，而数量又较多时，宜采用1:100的比例。但面积很大、设备又较少，能表达清楚的话可采用1:200的比例。剖面图复杂的宜采用1:20，1:30，甚至1:5的比例，根据比例关系细小时的清晰度而定。
　　施工图的设计说明，力求语言简练、表达明确。凡在平面图上表示清楚的，不必在说明中重复叙述；施工图中未注明或属于共性的情况，以及图中表达不清楚者，均需补充说明，如防范区域、空间防范的防范角等。（http://www.diangon.com版权所有）单项工程，可在首页图纸的右下方、图角的侧上方列举说明事项。如果一个系统的子项较多，属于统一性的问题，应编制总说明，排列在图纸的首页。
　　建筑弱电系统施工图常见的有：
　　　1）防范系统的总平面图。在该图上标出防范系统在总建筑图中的位置，标出监控范围、控制室的位置、传输线的走向、系统的接地等。
　　　2）系统图。系统图中确定完成安防任务的设备和器材的相互联系，确定探测器的性能、数量以及安置的位置，确定控制器的功能与容量，确定所有主要设备以满足定货要求。
　　　3）每层、每分部的平面图。该图中应确定探测器的安装位置，注明标号，确定传输线的走向、管线数量、管线埋设方法以及标高。有可能的话，绘出探测器的探测区域或范围。
　　　4）主要设备材料表。
　　　5）复杂部位安装的剖面图。
