入侵报警系统的主要设备

图1 广义信道框图
　　　1）有线信道
　　　在报警器中常用的有线信道有如下两种。
　　　①专用线
　　　专用于连接每个探测器和报警接收中心的线路，只作为传输该系统的探测信号用，不做它用。一般常用的有双绞线、电缆、通信电缆。专用线是我国目前大量采用的信道。专用线有并行传输的多线制和串行传输的总线制两种。总线制线数最少有两根，既做电源传输用又做信号传输用。常用的是4根线，电源线和信号线分开，也有6根线或更多一点的。串行总线制比并行传输的多线制对整个报警工程系统的设计、施工和节省导线上优越得多，尤其是对大、中型工程来说优越性就更加显著。
　　　②借用线
　　　一些已经建设好的建筑物内，已有各种传输线网络，如220V的照明线路，电话及电视共用的天线线路等。若能借此传输报警系统的探测信号，这也是报警系统的设计者和施工者们所盼望的。人们根据实际需要研制了能利用已有的线路传输报警探测信号的相关设备，像电话报警器，平时作为电话用，有情况时作为报警器用。
　　　2）无线信道
　　　无线信道将探测器输出的探测电信号经过调制，用一定频率的无线电波向空间发送，到报警控制器处接收。控制中心将接收信号分析处理后，发出报警和判定报警部位。
一般都是探测器在正常状态下不发射无线电波，而在报警状态下发射无线电波的模式。常用的有调幅与调频两种方式。
　　3、报警控制器
　　报警控制主机，又称为报警控制器，其主要作用是接收各种探测器的报警信号，判断有无警情，然后按预先设置的程序驱动相关设备执行相应的警报处理，如：发出声光报警信号，与监控系统实现联动，控制现场的灯光，记录报警事件和相应的视频图像等。
　　报警控制器由信号处理和报警装置组成。报警信号处理是对信号中传来的探测电信号进行处理，判断电信号中“有”或“无”情况，输出相应的判断信号。若探测电信号中含有入侵者入侵信号时，则信号处理器发出报警信号，报警装置发出声或光报警，引起工作人员的警觉。小型报警主机如图2所示

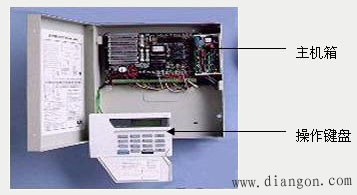

　　图2 　小型报警主机
　　报警主机的基本功能主要有以下几个方面：
　　　1）布防与撤防功能
　　　报警主机可手动布防或撤防，也可以定时对系统进行自动布防、撤防。在正常状态下，监视区的探测设备处于撤防状态，不会发出报警；而在布防状态下，如果探测器有报警信号向报警主机传来，则立即报警。
　　　2）布防延时功能
　　　如果布防时操作人员尚未退出探测区域，那么就要求报警主机能够自动延时一段时间，等操作人员离开后布防才生效，这是报警主机的布防延时功能。
　　　3）防破坏功能
　　　当有人对报警线路和设备进行破坏，发生线路短路或断路，设备被非法撬开等情况时，报警主机会发出报警，并能显示线路故障信息。
　　　4）报警联动功能
　　　遇有报警时，报警主机的编程输出端可通过继电器接点闭合执行相应的动作，将报警信号经通信线路以自动或人工拨号方式向上级部门或保安公司转发，以便快速沟通信息或组网，特别是重点报警部位应与闭路电视监控系统联动，自动切换到该报警部位的图像画面，自动录像。
　　　5）自检保护功能
　　　报警主机应能对报警系统进行自检，使各个部分处于正常工作状态。报警主机的机壳应有挂锁或锁控装置（两路以下例外），机壳上除密码按键及灯光显示外，所有影响功能的操作机构均应放在箱体之内。
　　　为了实现区域性的防范，通常把几个需要防范的小区，联网到一个报警中心；一旦出现危险情况，可以集中力量打击犯罪分子。各个区域的报警控制器的电信号，通过电话线、电缆、光缆，或用无线电波传到控制中心，同样控制中心的命令或指令也能回送给各区域的报警值班室，以加强防范的力度。控制中心通常设在市、区的公安保卫部门。
　　4、验证设备
　　验证设备及其系统，即声、像验证系统，由于报警器不能做到绝对的不误报，所以往往附加电视监控和声音监听等验证设备，以确切判断现场发生的真实情况，避免警卫人员因误报而疲于奔波。
电视验证设备又发展成为视频运动探测器，使报警与监视功能合二为一，减轻了监视人员的劳动强度。
　　5、其它配套部分
　　警卫力量根据监控中心（即报警控制器）发出的报警信号，迅速前往出事地点，抓获入侵者，中断其入侵活动。
没有警卫力量，不能算做一个完整的报警系统。当然作为单个的家庭来说，除了家庭成员外，没有另外的警卫力量，所以往往采用吓跑方式的报警器，把入侵者吓跑便算了事。最好的方法是组织起来，各居民区应与派出所、联防队合作，在监控中心配以必要的警卫力量。同时，监控中心应与更高层次的公安部门的机动力量保持联系，以便在必要时做出较大规模的行动。至于各企事业单位，应根据其规模的大小，自行组成相应的监控中心，且与区域性的监控中心联网。只有这样，才能对入侵者形成一种威慑力量。
