1、传输系统的重要性
一个可靠的传输系统必须具备以下四个基本要求：每当探测器触发一次，监控中心应有一次相应的报警显示；信号传输必须快；信号必须明白无误；传输系统必须稳定，不受环境及外界的影响，并具有防破坏的保护设施。
2、传输系统的保护
探测器发出的探测电信号，可以通过有线或无线的方式传到监控中心，传输是在一定的环境下进行的。这个环境不仅有自然界或人为的干扰，如雷电、电磁波干扰，而且而存在着入侵者的破坏。这种干扰和破坏会导致传输系统的失败，产生不正确的报警或漏报警。因此，提出了对传输系统的保护问题。
1）对电磁波干扰的排除
在有电磁环境中选定传输线，应考虑加上避雷器、屏蔽或滤波电路。
2）潮湿环境下的传输保护
选择具有良好保护层的室外用铠装电缆和导线；若用普通线可以把传输导线穿入保护管内(金属管或塑料管)，并把管子端头和接口处部采取密封措施等。
3）对人为破坏的监视防护
入侵者破坏传输系统，可以割断传输线路，也可以使传输线路短路；或用一台信号发生器伪造信号，进行欺骗破坏。为了对付这些破坏，人们设法在传输线路中，送入一种连续的编码信号，然后监视因故障或破坏引起的信号变化特性。
总之，在设计和安装传输系统时，应当采取良好的保护措施，设法限制入侵者接近或进入，信号发射机应放在良好的外壳中，外壳上应有防破坏开关，传输线路尽可能安装在套管中，提供保护和电磁屏蔽。如果用电话线传输信号，电话线的接线盒应上锁，并且安装防破坏开关。
3、专用线路的设计
1)导线规格的选择
现在一般都采用铜线，最细的导线截面积一般不能小于0.5 mm2，如果导线太细，则在施工过程中容易损坏或破坏绝缘，导线的截面积应该根据负载电流的大小来确定，可以查询导线的额定载流量来确定。同时，在线路比较长或电流比较大时，还应该根据电压降来校验导线的截面积，以查表和校验得到的较大值为确定值。一般电压降校验方法如下：
铜线：S＝IL/54.4ΔU
铝线：S=IL/34ΔU
式中：I――导线中通过的最大电流(A)
L――导线的长度(m)
△U――允许的电压降(V)
S――导线截面(mm2)
2)导线选色和标号
有标准的执行标准，没标准的自己配色和编号，这样会使众多的导线层次清楚，对下道工序和维修都方便。
3)导线配管
穿管时应注意以下几点：
①不同电源电压回路的导线，特别是有比较大电流或220V以上的电源线和信号线，在没有采取电路隔离措施时，一般不得穿在同一管内。
②穿在管内的导线不得有接头，否则检查维修不方便。
③穿在管内导线的总截面积(包括绝缘层)不应超过管内截面积的2/3。
4)传输线路布局
整个系统传输线路的布局走向设计，应从整个系统防护区域的整体着眼，查明地形结构及环境情况后，选择安全、易施工和距离最短的路线。
4、传输系统的选择
入侵报警系统传输方式的确定，主要由防区数量、分布、防区到报警控制器之间的传输距离等决定。对于防区较少，防区到报警控制器之间最远距离在100m以内的情况，采用分线制传输模式；对于防区数量较多，防区到报警控制器之间最远距离在1200m以内的情况，采用总线制传输模式；对于防区数量很多，防区到报警控制器之间最远距离大于1500m的情况，多采用公共网络模式；对于布线困难的场所，可以考虑采用无线制传输模式。
①分线制传输模式
分线制传输模式指探测器、紧急按钮等前端设备，通过多芯电缆与报警控制主机的多个报警输入端子之间，采用并行一对一接线分线传输的方式，如图所示。当防区数在8个以内，且与报警控制主机最远距离小于100m时，选用分线传输模式，系统线缆一般不少于5芯的通信电缆，每芯截面不小于0.5mm2，系统响应时间不大于2s。分线制传输模式实现的前提是报警控制器具有分线报警输入端口。
②总线制传输模式

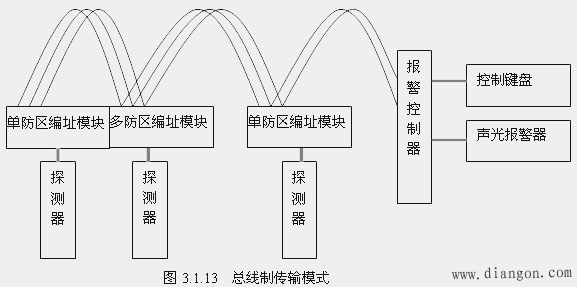

总线制传输模式指探测器、紧急报警装置通过其相应的编址模块与报警控制主机之间采用报警总线串行传输方式。总线制适合于防区数量较多，防区到报警控制器之间最远距离在1500m以内的情况。传输线缆宜采用多芯（4芯或6芯等）的通信电缆，每芯面积不宜小于1.0mm2，系统对任一防区首次报警的响应时间不大于3s，其他防区后续报警响应时间不大于20s。总线制布线一般是采用RS485总线手拉手布线方式，如图3.1.13所示。
注意：一般通信总线应该和其它线路分管走线，并保持适当的距离，特别要避免音频线路或其它高低频线路带来的干扰。
③网络传输模式
网络传输模式指探测器、紧急报警装置通过现场报警控制器或网络接入设备与报警控制主机之间采用网络相连，公共网络可以是有线网络，也可以是有线一〉无线一〉有线网络。如图3.1.14所示。
④无线制传输模式
无线制传输模式指的是探测器、紧急报警装置通过无线设备（包括无线发射器、无线接收器和无线中继器等）与报警控制器通信，一个防区内报警装置一般不大于4个，如图3.1.15所示。
注意:入侵报警系统传输模式不是唯一的，可以根据具体应用环境，选用混合的传输模式。比如对于双校区运行的学校入侵报警系统，在每个分校内部可以选用总线制传输模式，对于校区之间可以选用网络传输模式等等。
|
