门禁管理系统工程施工

　　（1）环境：施工前必须先看好环境，确定系统每一条线路及每一设备安装位置，设计出完整工程图。
　　（2）埋管/布线：先按工程图将每个门与控制器及控制器与控制器之间的管埋好，然后布线（操作过程中不可用力过大将线芯拉断，每条线作上标志，以备安装时辨别，并检测每条线的通信状态）。网络系统的布线可采用综合布线系统，要符合ISO/IEC 11801综合布线标准。

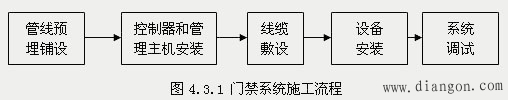

　　（3）安装：每个工程人员必须先掌握整个工程过程（设备安装位置、接线方法等），熟知每个施工环节方可上岗操作，尽量减少工程的安装调试的复杂程度。工程执行流程如图所示。
　　2．门禁管理系统管线施工要求
　　（1）电缆的安装应符合IEEE电气安装线缆敷设规范和国家、行业的相关规定。
　　（2）应根据选择的出入口产品厂商的要求选择符合规定的产品。
　　（3）室内布线时不仅要求可靠安全而且要使线路布置合理、整齐、安装牢固。
　　（4）使用的导线，其额定电压应不大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件以及导线对机械强度的要求。
　　（5）布线时应符合尽量避免导线有接头。非接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应收机械力的作用。
　　（6）布线在建筑物内安装要保持水平或垂直。布线应加套管（塑料或铁水管，按室内的布线的技术要求选配），天花板上可装软管或PVC管，但需固定稳妥美观。
　　（7）信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要走平行线，则要远离50cm以上。
　　（8）门禁控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装要求。
　　（9）门禁控制箱到天花板的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的放破坏性能。
　　（10）布线时应区分电源线、通信线、信号线。其中电源线的线径足够粗，采用多股导线；信号线和通信线采用五类或六类双绞线，环境要求较高时可采用屏蔽双绞线。布线时注意强、弱电线分开。
　　3．门禁管理系统设备安装注意事项
　　（1）电源要保证功率足够，要尽量使用线性电源，门锁和控制器应分开供电。电源的安装应尽可能靠近用电设备，以避免受到干扰和传输损耗。
　　（2）门禁系统要注意安装位置的选取，防止电磁干扰。
　　（3）读卡器不要安装在金属物体上，最好通过控制器供电。

　　（4）控制器应放于较隐蔽或安全的地方，防止人为的恶意破坏。
　　（5）锁连接时，锁的两端要反接二极管，最好将锁的电源和控制器的电源分开。
　　（6）控制器等重要设备不但必须有放置的物理场所如专用柜，而且要有IP地址，便于管理及故障时的查找。
　　（7）在操作网络安防系统时，容易受到黑客攻击和数据盗窃。必须注意信息安全，防止数据危机出入口控制系统的安全。
　　（8）在安装前确定域账号、IP地址和带宽要求。准确的高通信量次数和客户的停机维护对于出入口控制系统的安全和功能也十分重要。
　　（9）在读卡器（或天线模组）可感应的范围，切勿靠近或接触高频或强磁场（如重载马达，监控器等），并须配合控制箱的接地方式。
　　（10）内外门都需刷卡的场所，只要在门外安装以台读卡机即可，让两边都可感应到，当须注意感应距离与隔间的材料不得为金属板材。
　　（11）感应式读卡机的配线芯数在监视模式下，只需要6芯线路即可。若需要连接读卡器、电锁、外出按钮、门户警报点需要9芯缆线。在长距离布线时，有些感应式读卡器与控制线路上设有监控功能，线路断路可由读卡器发出报警或传回控制器。
　　（12）读卡器应安装在平整、坚固的水泥墩上，保持水平，不能倾斜。
　　（13）读卡器一般安装在室内，安装在室外时，应考虑防水措施及防撞装置。
　　（14）读卡机与闸门机安装的中心间距一般为2.4~2.8m。
　　4．门禁管理软件的安装与调试
　　门禁管理主机通过各种通讯方式与门禁控制器建立硬件联系，通过门禁管理软件，对门禁控制器进行协调管理。
　　（1）门禁管理系统软件功能
　　门禁管理系统软件主要功能包括：
　　　①系统管理功能：包括设置电脑通信参数，用户使用资料输入，数据库的建立、备份、清除，权限设置等部分，主要用来管理软件基本信息。
　　　②卡片管理功能：包括发卡、退卡、挂失、解挂等功能，用于对卡片进行在线操作。
　　　③记录管理功能：包括各种记录的检索、查找、打印、排序、删除等功能。
　　　④门禁管理功能：用于操作者下载门禁运行参数、用户数据、检测门禁状态操作。
门禁管理系统是通过设置出入权限来实现通道管理的，系统在控制人员出入的同时实现对出入人员的信息记录和保存，以供后期查询，所以，门禁管理系统还应该具有实时监控管理、系统日志管理、数据库备份与恢复等功能，如图4.3.3所示。
　　由于各个门禁控制器生产商控制信号格式、通信协议，没有统一标准，门禁管理系统硬件生产厂商都是自行开发配套管理软件，不同生产商软件不能通用。当然也有通用门禁管理软件，主要是通过硬件接口和中间层实现对不同门禁硬件的管理，通常都需要购买中间件，价格偏高。

　　（2）LINKWORKS门禁管理系统特点
　　LINKWORKS门禁管理系统是基于Windows操作系统的多用户多任务系统，用于管理由科松ACM2110构建的门禁管理系统。具有安全性高、功能便捷、实时性好和系统可靠的特点。
　　　①安全性高
　　　硬件方面：读卡器与门禁控制器分离，读卡器安装于室外，控制器安装于室内，即使室外读卡部分遭受严重破坏或破解，门也不会打开，提高了整个门禁管理系统的安全性 ；
软件方面：采用嵌入式数据库，防止专业人员恶意修改，完善的使用授权许可管理，完全保障了用户合法使用权力。多种操作权限，给用户对系统进行层次管理，提供更安全可靠的方法。对系统重要的数据进行加密存贮，保证重要的数据文件的高度安全性。
　　　②功能便捷：用户可以通过快捷图标，清晰掌握菜单功能。
　　　③实时性好：系统可以实时显示和监视每个门禁控制点事件发生，以及门控点的状态；
　　　④系统可靠
　　　系统特别为高度安全领域或重要机构设计了卡和密码共同使用进入或几张卡片同时刷卡组合进入，持卡人刷有效卡片后还需输入有效个人开门密码方可开门。
　　（3）LINKWORKS软件的安装和使用

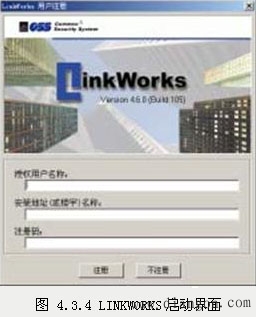

　　LINKWORKS门禁管理系统安装简单，根据提示完成安装过程，安装好后启动界面如图4.3.4所示，在此界面输入正确的注册码，即可正常使用LINKWORKS门禁管理系统。

　　5．门禁管理系统调试要求
　　（1）按《出入口控制系统技术要求》GA/T394等国家现行相关标准的规定，检查并调试系统设备，如读卡机、控制器等，系统应能正常工作；
　　（2）对各种读卡机在使用不同类型的卡（如通用卡、定时卡、失效卡、黑名单卡、加密卡、防劫卡等）时，调试其开门、关门、提示、记忆、统计、打印等判别与处理功能；
　　（3）检查系统防劫、求助、紧急报警是否正常，是否具有异地声光报警与显示功能；
　　（4）检查系统与计算机集成系统的联网接口以及该系统对门禁系统的集中管理和控制能力；
　　（5）对每一次有效的进入，检查主机是否能储存进入人员的相关信息，对非有效进入或胁迫进入应有异地报警功能；
　　（6）检查由微处理器或计算机控制系统，是否具有时间、逻辑、区域、事件和级别分档等判别及处理功能；
　　（7）对采用各种生物识别技术装置（指纹、声纹、视网模、掌纹和复合技术）的门禁系统，应按产品技术说明书和设计要求进行调试。
　　6．门禁管理系统常见故障及处理办法
　　随着经济的发展，社会犯罪事件日趋增多，门禁就成为了保护安全的第一道屏障，然而由于门禁产品质量的参差不齐，门禁难免会发生故障，下面详细地介绍针对门禁系统常发生的故障现象。
　　故障现象1 门禁设备连接好以后，用测试软件不能与电脑通信。
　　采用RS-422通信方式时可能的原因如下：
　　（1）控制器与网络扩展器之间的接线不正确。
　　（2）控制器上跳线开关处于闭合状态（通信方式为RS-232时）。
　　（3）控制器至网络扩展器的距离超过了有效长度（1200m）。
　　（4）计算机的串口是否正常，有无正常连接或者被其他程序占用，排除这些原因再进行测试。
　　（5）软件设置中，设备地址号实际设置、连接不对应。
　　（6）线路干扰，不能正常通信。
　　采用RS-232通信方式时可能的原因如下：
　　（1）控制器与电脑串口之间的接线不正确。
　　（2）控制器上跳线开关处于断开状态（通信方式为RS-422时）。
　　（3）控制器至电脑的距离超过了有效长度（15m）。
　　（4）计算机的串口是否正常，有无正常连接或者被其他程序占用，排除这些原因再进行测试。
　　（5）软件设置中，设备地址号与实际设置、连接不对应。
　　故障现象2将卡片靠近读卡器，蜂鸣器不响，指示灯也没有反应，通信正常。
　　可能的原因：
　　（1）读卡器与控制器之间的连线不正确。
　　（2）读卡器至控制器线路超过了有效长度（120m）。
　　故障现象3将有效卡靠近读卡器，蜂鸣器响一声，LED指示灯无变化，不能开门。
　　可能的原因：
　　（1）读卡器与控制器之间的连线不正确。
　　（2）线路严重干扰，读卡器数据无法传至控制器。
　　故障现象4门禁器使用一直正常，某一天突然发现所有的有效卡均不能开门（变为无效卡）。
　　可能的原因：
　　（1）操作人员将门禁器设置了休息日（在休息日所有的卡都不能开门）。
　　（2）操作人员将门禁器进行了初始化操作或其他原因导致控制器执行了初始化命令。
　　故障现象5将有效卡靠近读卡器，蜂鸣器一响，LED指示灯变绿，但门锁未打开。
　　可能的原因：
　　（1）控制器与电控锁之间的联系不正确。
　　（2）给电锁供电的电源是否正常（电锁要求单独电源供电）。
　　（3）电控锁故障。
　　（4）锁舌与锁扣发生机械性卡死。
　　故障现象6将有效卡靠近读卡器，蜂鸣器一响，门锁打开，但读卡器指示灯灭。
　　可能的原因：
　　（1）控制器与电控锁共用一个电源，电锁工作时反向电势干扰，导致控制器复位。
　　（2）电源功率不够，致使控制器、读卡器不能正常工作。
