楼宇对讲系统工程检查与测试的要点和方法

2016-10-24 14:24:42 | 人围观 | 评论:

  1.楼宇对讲系统检测
  楼宇对讲系统检测内容包括如下几个方面:
  (1)选呼功能检测:网楼宇入口处的主机应能正确选呼任一分机,并能听到口铃声。
  (2)通话功能检测:用楼宇入口处的主机对任一分机选呼后,应能实施双工通话,话音清晰,不应出现振鸣现象。
  (3)电控开锁功能检测:应可在分机上实施电控开锁。
  (4)可视对讲系统所传输的视频信号应清晰,应能实现对访客的识别。
  (5)联网型的小区楼宇对讲系统,其管理主机除应具备可视对讲或非可视对讲、电控开锁、选呼功能、通话功能外,宜能接收和传送住户的紧急报警(求助)信息。
  (6)对带有紧急报警(求助)功能的楼宇对讲系统的检测,应按以下步骤进行:
   1)使管理机处于通活状态,同时分别触发2台报警键,管理机立即发生与呼叫键不同的声光信号,逐条显示报警信息包括时间、区域;
   2)使系统处于守候状态,同时分别触发呼叫键和报警键,报警信号具有优先功能,管理机应发出声、光报警并指示发生的部位,并应至少能存储5组报警信息。

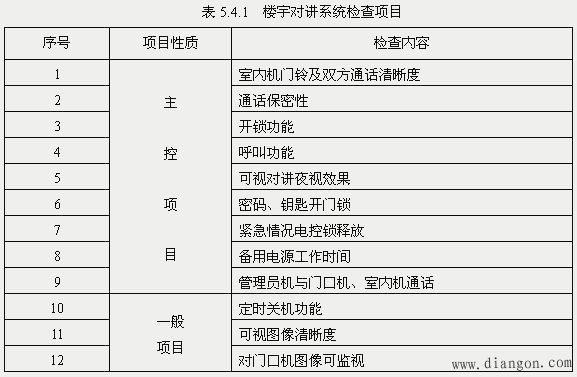

楼宇对讲机系统检查项目如表5.4.1所示。


  2.楼宇对讲系统工程验收
  楼宇对讲机系统验收要求如下:
  (1)基本功能要求
   1)通话功能:主机与分机间经按键接通后,能实现双方通话,话音音质清晰,不应出现振鸣现象。
   2)监视功能:主机与分机间经按键接通后,在分机监视器上能观看到主机摄取的图像信号,便于识别来访者。
   3)夜视功能:主机在正常安装的情况下,夜间可在分机监视器上识别来访者。
   4)防破坏报警功能:可视对讲系统应具有防破坏报警输出接口。当主机遇到非正常拆卸时,分机应立即发出报警。
  (2)主要电性能指标
   1)音频指标
   ①主呼通道、应答通道音频响应:在500~3000Hz范围内,相对于1000Hz的幅度变化应在±3dB范围内。
   ②主呼通道、应答通道音频输出功率为50mW条件下,主呼通道、应答通道的谐波失真均应不大于5%。
   ③信噪比
   a)应答通道信噪比应不小于25dB;
   b)主呼通道信噪比应不小于40 dB;
   ④通道输入信号电压
   a)应答通道输入信号电压应不大于40mV;
   b)主呼通道输入信号电压应不大于30m V
   ⑤振铃声压应不小于70 dB(A)。
   2)视频指标
   系统摄像的最低照度应不大于0.1Lx。
   系统摄像的最低照度应不小于4500 Lx。
   系统监视器上的图像亮度鉴别等级不小于8级。
   系统监视器上的图像分辨力(中心水平)不小于320TVL。
   3)静态功耗
   静态功耗应符合企业产品标准的要求。
   4)电源电压适应范围
   交流:220V+22-33vv或直流:12V+1.2 1.8vv
   在规定电源电压变化范围内系统规定的要求。
  (3)照明或指示要求
  主机应提供照明或指示,以便来访者在夜间操作。
  (4)安全性要求
   1)绝缘要求
   ①绝缘电阻
   电源插头或电源引入端子与外壳或外壳裸露金属部件之间的绝缘电阻在正常环境条件下应不小于100MΩ,湿热条件下应不小于5 MΩ。
   ②抗电强度
   a)对于交流220V供电的系统,电源插头或电源引入端子与外壳或外壳裸露金属部件之间应能承受交流有效值为1.5kV试验电压,持续1min的抗电强度试验,试验时应无击穿和飞弧现象。
   b)对于直流12V供电的系统,电源插头或电源引入端子与外壳或外科裸露金属部件之间,应能承受有效值为0.5kV试验电压,持续1min的抗电度试验,试验时应无击穿和飞弧现象。
   2)过流保护
   ①如果在变压器的初级电路中有短路器或保险丝,则它们的额定值应与产品的最大输入额定值相适应。
   ②对于不要求区分极性的接线柱与相邻接线柱短路或成对反接,或碰到电源端,均不应损坏产品,也不能使内部电路损坏。
   对于要求区分极性的接线柱,则应把极性标志防在最靠近接线柱的地方。
   3)阻燃要求
   外壳有开孔且有着火危险的产品,其外壳经火焰烧5次,每次5s,不应烧着起火。
   4)人为故障引燃
   无过载保护的产品在人为的造成最严酷的电路故障时不应有触电或燃烧的危险。
   5)过压运行要求
   产品在电源电压为额定值的115%时,应能正常工作。
  (5)环境适应性要求
   1)根据其环境的严酷程度分为三组:
   Ⅰ组:能经受偶尔的教轻振动,能适应中等程度的高低温和湿度的变化,在一般室内条件下使用。
   Ⅱ组:能经突然跌落或承受频繁移动中教大程度的振动和冲击,能适应教大范围的高低温和湿度变化。
   Ⅲ组:除Ⅱ组条件外,并在严寒露天已经下使用。
   2)气候环境适应性要求
   产品按规定的条件进行试验,每项试验后应能正常工作。
  (6)抗干扰要求
   1)系统在GB/T 17626.2所规定的接触放电试验等级为4的条件下进行实验,符合标准的要求。
   2)系统在GB/T 17626.3所对顶的试验等级为1的条件下进行实验,符合标准的要求。
   3)由交流220V供电的系统在GB/T 17626.4所规定的试验等级为1的条件下进行试验,符合标准的要求。
   4)由交流220V供电的系统在GB/T 17626.11所规定的40%Ut、10个周期的电压暂降及0%Ut、10个周期的短时中断干   扰条件下进行试验,符合标准的要求。
  (7)稳定性要求
   可视对讲系统在正常气候条件下,连续工作7天,不应出现任何故障,且其通话音质清晰,图象信号稳定,能正确辨别来访者。
  (8)可靠性要求
   系统在正常工作条件下,平均无故障间隔时间(MTBF)应不小于5000h。

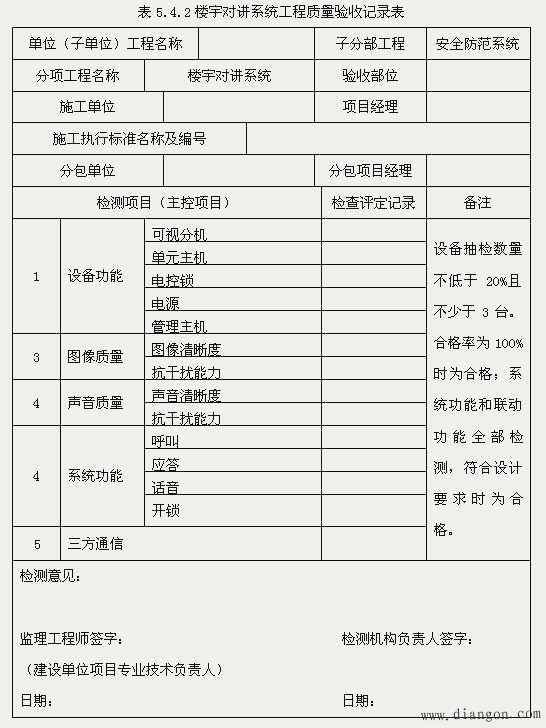

   实际工程项目建设过程中常用的楼宇对讲系统施工质量验收表如表5.4.2所示。
