在电脑上通过视频采集卡可以接收来自视频输入端的模拟视频信号，对该信号进行采集、量化成数字信号，然后压缩编码成数字视频。大多数视频卡都具备硬件压缩的功能，在采集视频信号时首先在卡上对视频信号进行压缩，然后再通过PCI接口把压缩的视频数据传送到主机上。一般的PC视频采集卡采用帧内压缩算法，把数字化的视频存储成AVI文件，高档一些的视频采集卡还能直接把采集到的数字视频数据实时压缩成MPEG-1格式的文件。由于模拟视频输入端可以提供不间断信息源，视频采集卡要采集模拟视频序列中的每帧图像，并在采集下一帧图像之前把数据传入PC系统。因此，实现实时采集的关键是每一帧所需的处理时间。如果每帧视频图像的处理时间超过相邻两帧之间的相隔时间，则要出现数据的丢失，也即丢帧现象。采集卡都是把获取的视频序列先进行压缩处理，然后再存入硬盘，也就是说视频序列的获取和压缩是在一起完成的，免除了再次进行压缩处理的不便。不同档次的采集卡具有不同质量的采集压缩性能。
多媒体数字实时监控录像系统是针对银行、邮政、道路等部门开发的专业实时监控录像系统。在保证性能稳定的基础上，系统可做到多达多路的音视频实时录像。图像被压缩成标准的MPEG-4格式保存在硬盘中。系统查询录像记录操作简便，仅须选择所要查询的时间和日期就可浏览图像。抓拍的图像以.BMP的格式存储。在监视与回放图像的情况下，系统均可对单路或多路进行实时录像。
目前市场上的多媒体软件，基本上都具备如下功能：
1）画面预览
显示画面简洁明了：设置多个功能隐藏面板（云台控制，控制菜单），安需屏蔽各功能项；支持多通道多种风格的画面预览；
客户端预览画质多样化：基于双码流功能，可根据实际应用情况，实现D1、2CIF、DCIF、CIF、QCIF等多种模式的画面预览，以适应不同场合的需要。
2）设备控制
主控与分控一体：软件自识别工作状态，当作为主控时，也可以兼作分控，监控本地的同时，也可以监控其它远程主机，接受远程主机报警信息，进行分控录像等。
预览画面控制云台：直接在云台所在通道的画面上对云台进行控制。
兼容数字矩阵和模拟矩阵：通过数字矩阵卡，将数字视频录像画面进行多种方式的组合，然后解码还原为模拟信号，投送到电视墙上；同时可以通过串口控制模拟矩阵。
3）录像和回放
录像模式多样：按照分辨率划分，支持多种格式，每种分辨率又分为多级；录像触发类型多样：主控具有正常录像、视频丢失报警录像、视频运动报警录像、硬件探测报警录像四种模式，同时具有预录像功能，将报警触发前一段时间内的录像也进行打包，弥补了报警延时带来的缺陷，根据自动工作计划中的设置，可按时、按需选择任意报警类型组合进行布防。
回放模式灵活：回放支持画中画，画面可随意拖曳，录像回放更具参照性；发挥数据备份功能可将有价值的视频或图片信息备份到指定设备中.
4）报警功能
独特的四种报警类型：视频丢失、视频运动、硬件探测、手动报警。（
5）用户管理
用户管理实行三级管理体制，管理权限更加明确，操作范围精细，避免受限用户误操作或接触敏感信息（音视频信息、系统设置信息及操作权限设置等）。
6）其它功能:包括电子地图、色彩调整、清盘及写盘故障信息和语音广播等功能。
（2）多媒体软件系统的安装
软件安装包包括两部分，一是视频压缩卡的驱动程序，另一部分是系统安装程序。这里强调一下系统安装程序的安装。
① 运行Setup.exe文件进行安装，选择安装语言，进入“选择安装类型”，可以选择
三种安装类型：
a.本地系统：仅安装主机软件，不安装网络软件
b.完全安装：安装本地软件和网络软件
c.网络软件：仅安装网络软件，不安装主机软件
根据需要选择abc之一。
② 配置系统的特殊功能,如图：
矩阵设置：如图1.5.4、1.5.5：
矩阵类型：即选择矩阵的通讯协议。
通讯串口：即与矩阵相连接的串口，一般需要单独占用一个串口，即该串口可再接入其它设备。
地址：即矩阵设备的地址，有某些矩阵不需要设置地址，则此时可真入任意非0值的数。
输入端口数：矩阵总的可输入的视频数。

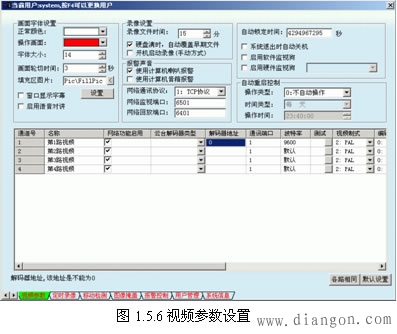

4）视频参数设置
画面字体设置
正常颜色：当系统不使用OSD功能（字符叠加），将用该颜色直接绘制信息。
操作画面颜色：当系统不使用OSD功能（字符叠加），将用该颜色直接绘制活动窗口的信息，包括边框。
字体大小：当系统不使用OSD功能（字符叠加），将用该字体大小直接绘制信息。
画面轮切时间：当画面启动轮切（在主界面右下角“显示画面”按钮上按右键），用该时间来切换画面。
填充区图片：当窗口数多于实际的视频通道数（如：8路视频）时，将用该图片来填充。
声音预览：对于支持声音监听的卡才支持该功能。
录像设置
录像文件时间：每一个录像文件的大小
自动覆盖：当所有硬盘录像满后，将自动覆盖最早的文件，如果用户手动删除某些文件，留出空间后，首先将不会覆盖最早文件
开机启动录像：如果某路的工作方式没有设置或是手动方式，则由该来决定是否自动录像。
报警声音设置：系统提供两种报警方式，如采用"计算机音箱报警"，则需要有声卡，并在某些地方指定声音文件。
自动锁定时间设置：系统提供自动锁定功能，在该时间之后将锁住界面上所有按钮，若锁定后在操作时将提示用户解锁。另一个解锁是键盘解锁，系统屏蔽了非输入功能的键，如：Alt+Ctrl+Del，这时按Alt+Ctrl+E解锁或锁定，该功能需要管理员身分才能解开。系统安装时在安装包中的CXRecord.reg文件中指定是否需要屏蔽键盘功能。
系统退出关机：系统退出时即关闭计算机，防止他人恶意破坏资料
启用软件WatchDog：启用后系统将时刻监视主程序运行状态，如发生故障时将自动关闭主程序，并启动它。但是并不给计算机复位信号。
自动重启设置：为保证系统的稳定性，建意用户启用该项。
网络通讯协议：提供三种通讯协议，建意用户在局域网上使用组播协议(或UDP协议)，Internet网上使用UDP协议，少用TCP协议。其中组播协议可穿过5级路由（TTL=5，当然穿过路由器，还要路由器来支持），占用组播地址：224.5.6.10，需要注意的是组播是一种不安全，但能有效减少网络带宽的协议，用户只需要加入这个组，即可接收数据进行解码，而主机无法控制该用户是否能使用视频资源。
视频参数设置
名称：该路视频名称，用于叠加在视频画面上
网络功能启用：只有启动网络功能的路数，在肉络上才能监视该路
云台解码器类型：选择所用的去台，如该类型中没有所要的去台，请与供应商联系，并提供相应的通讯协议。从供应商处取得通讯协议驱动程序,放入运行目录:Drv/PT下,重新启动程序即可。
云台解码器地址：所用解码器地址，注意地址是不能为0，若解码器地址为0，请调到其它没有用的地址上。
通讯端口：计算机的串口，1:表示第一个串口COM1，2：表示第三个串口COM2，其它依此类推，最多支持到COM9.
视频制式：支持PAL制和NTSC制两种
编码方式：决定画面大小，在PAL制下：CIF是352x288,QCIF是176x144,HD1上是704x288，D1是704x576在NTSC制下：CIF是352x240，QCIF是176x120，HD1上是704x240，D1是704x480
流模式：提供录像的类型
图像质量：决定图像质量
模糊程度：专业术语是“量化系数”，该质越大马赛克现象越明显，所用码流越小。
帧率：在PAL制下可调范围是1-25帧/秒，在NTSC制下是1-30帧/秒
关键帧间隔：即I帧间隔，系统解码时要从I帧开始解码。I帧即基本帧，记录一副完整的图像信息，其码流比其它类型帧大3--5倍，该值变大会下降码流，但会给解码后图像质量带来影响。
最大码流：系统采用限码流的动态码流录像方式，一般录像实际码流在该值的40%-80%之间(用户一般可用60%计算)，用户可估算硬盘所需要的空间，每路每小时为：(码流*3.6/8000)*60%，单位是MB/小时/每路，如采用512K时(即512000)，为(512000*3.6/8000)*60%=138MB/小时/每路。实际中可能比该值更小(静态时约40M)，或更大（最大是512000*3.6/8000=230MB/小时/每路）,一般情况下,好的图像质量为800K-2000K,较好图像质量为500K-800K,好图像质量为380K-500K,较差图像质量为256K-380K,差的图像质量小于256K.可以看出下码流小于500K时,图像质量是变化比较大的,当大于800K以后,图像质量已看不出明显的变化。
