屏蔽线对50Hz市电干扰的作用

2016-10-28 15:34:04 | 人围观 | 评论:

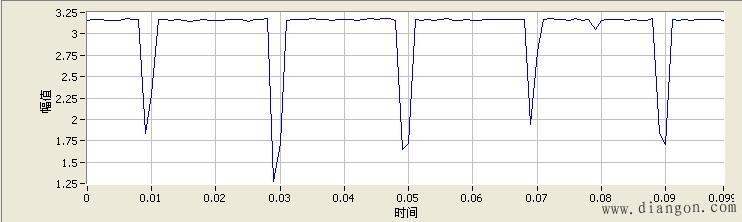

未接屏蔽线的信号波形

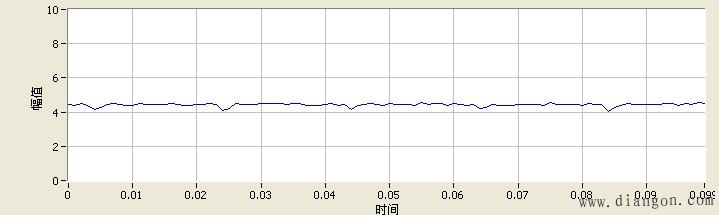

换上屏蔽线,并将屏蔽层接地的信号波形


以前对屏蔽线的作用较为忽视,可能也是与处理的信号是温度、流量频率等变化缓慢有关系;
手边刚好有一套虚拟示波器,做了一个对220v市电经12v变压器、整流、滤波、调压的信号测试。初时未用屏蔽线,发现波形怎么老是有50Hz脉冲干扰


加7812稳压都还有,直到换上屏蔽电缆,才消除干扰。
