MCGS组态软件的动画连接

动画连接是进行动画制作和动态参数赋值的主要界面。我们可以完成任一窗口静态画面的工艺制作，既可通过内置的画图工具来完成画面制作，也可将一些画稿或照片通过扫描仪、数码像机等设备载入到计算机中。

快捷工具的功能与调用

在动画连接界面中，MCGS组态软件将一些常用的命令汇集成了快捷工具条，还把一些常用的绘图工具定义成绘图工具箱和绘图编辑条。我们可以在系统菜单的“查看”选项中调出“工具条”、“绘图工具箱”、“绘图编辑条”，也可以通过操作快捷方式“Ctrl+T”、“Ctrl+B”、“Ctrl+A”或通过点击工具条中的快捷按钮来实现。

工具条

绘图编辑条

绘图工具箱：

在MCGS组态软件中，利用绘图工具箱按钮，可以方便地制作一些图形、按钮、表头、表格、曲线等。

主要工具有：选择器；直线；弧线；矩形；圆角矩形；椭圆；多边形或折线；标签；位图；插入元件；保存元件；常用符号；输入框；流动块；白分比填充；标准按钮；动画按钮；旋钮输入器；滑动输入器；旋转仪表；动画显示；实时曲线；历史曲线；报警显示；自由表格；历史表格；存盘数据浏览；文件播放；存盘数据处理；多行文本；格式文本；计划曲线；设置时间；条件曲线；通用棒图；相对曲线；选择框。

常用符号：

在MCGS组态软件中，利用常用符号按钮，可以制作一些漂亮的图形来增加画面制作的逼真性。

主要符号有：平行四边形；梯形；菱形；八边形；注释框；十字形；立方体；楔形；六边形；等腰三角形；直角三角形；五角星；星形；弯曲管道；罐形；粗箭头；细箭头；三角箭头；凹槽平面；凹平面；凸平面；横管道；竖管道；管道接头；三维锥体；三维圆球；三维圆环。

常用符号也是用来进行画面制作的有利工具。我们在制作一些图形时，并不一定是单一的图形，而是多个图形的组合。利用“构成图符”和“合成单元”可以对多个图形进行组和。

对象元件库的结构

在MCGS组态软件中，为用户提供了一个对象元件库来解决组态结果重新利用的问题。

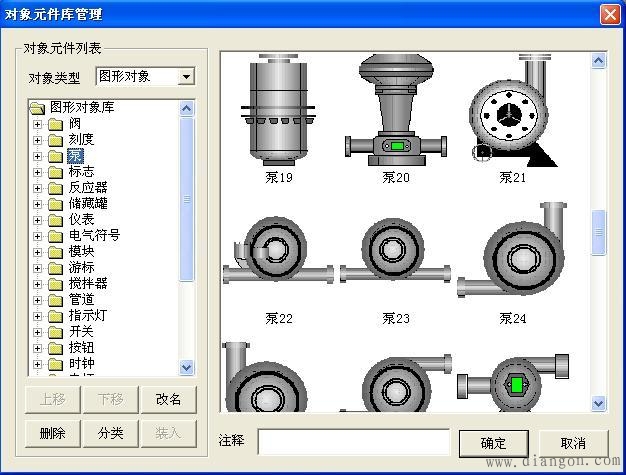

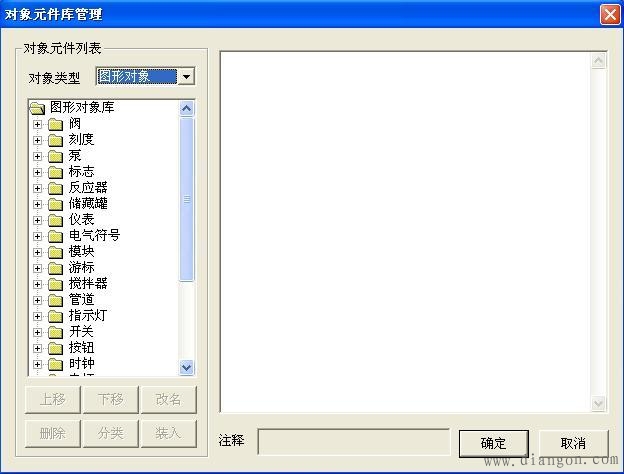

对象元件库的操作：在MCGS组态软件中，执行“工具”菜单中的“对象元件库的管理”命令，可弹出对象元件库管理的窗口，对对象元件进行各种编辑操作。

对象元件的插入和存储：当对象元件库里有了具体内容时，我们便可以在用户窗口中调出已有的图元，同时也可以把新做的图元保存到对象元件库中

图形动画的连接

为了使图形对象获得动画效果，在MCGS组态软件中，对图元、图符对象定义了动画属性，并与实时数据库建立连接关系，在系统运行的过程中，让这些图形对象产生不同的特效。属性设置包括“静态属性”、“颜色动画连接”、“位置动画连接”、“输入输出连接”、特殊动画连接“五个选项，动画就是在这里定义的。

静态属性：

静态属性是对图形对象填充颜色、字符的颜色及字体的设置、边线的颜色、边线的线型等。

颜色动画连接：

颜色动画连接由“填充颜色”、“边线颜色”、“字符颜色”组成。通过颜色的变化来反映图型对象当前的状态。

位置动画连接：

位置动画连接是利用图形的位置来反映变量的状态。位置动画连接由 “水平移动”、“垂直移动”、“大小变化”三个部分组成。

输入输出连接：

输入输出连接是给图形对象赋于操作或说明功能由三个部分组成，“显示输出”、“按钮输入”、“按钮动作”。

特殊动画连接：

用来反映变量的状态。在工程的运行过程中，对于一些变量所指示的图形可能不是惟一的，在变量处于不同的状态时，要有不同的图形来对应。MCGS组态软件的特殊动画连接中，将其称为可见度。另外，有时还需要利用图形的闪烁来作为重要的标志或报警，用户还可以对闪烁的速度进行调整。

构件动画的连接

在MCGS组态软件中，系统为用户提供了一些构件，利用这些构件可以编制出逼真的动态现场场景。在构件动画连接的过程中，一般是在基本属性中定义构件的样式，在操作属性中定义操作的参数，在可见度中定义构件出现的条件。特殊动画连接“五个选项，动画就是在这里定义的。

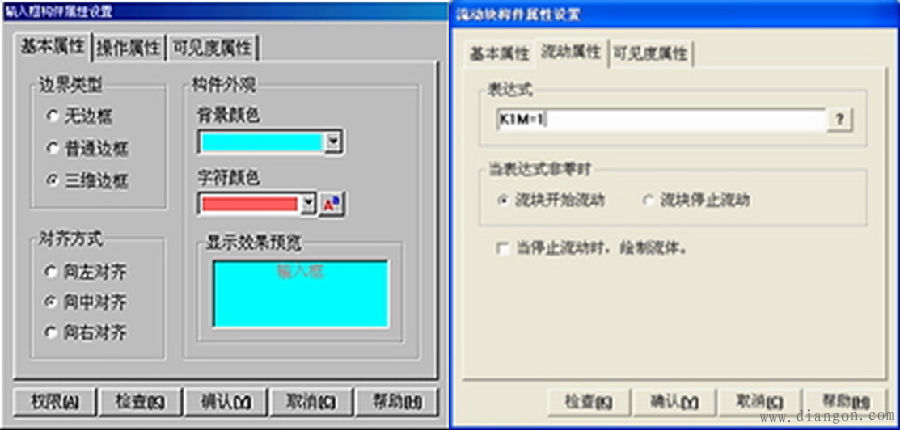

输入框构件：输入框是用来显示某个变量的现行参数的图形窗口，它由“基本属性”、“操作属性”、“可见度属性”组成。在基本属性中，可以定义其显示窗口的形状、字体的大小、字体的颜色、背景颜色、数字的位置等。在操作属性中，可以定义变量和其显示的数值范围。在可见度属性中，可以定义数据对象被显示的条件。

输入框还有一个用途是可以在线地对数值变量进行修改，当我们要对变量的现性值修正时，这将是很好的手段。

流动块构件：流动块是用来描述流动物体的一种动态图形状态，它由“基本属性”、“流动属性”、“可见度属性”组成。在流动属性中，通过定义某个变量来确定变量与流动块的组合关系。

百分比填充构件：百分比填充用来描述变量的大小和变化情况。它由“基本属性”、“刻度与标注属性”、“操作属性”、“可见度属性”组成。

标准按钮构件：标准按钮是用于进行命令操作或链接，它可以完成画面的操作、窗口的调用、脚本程序的运行等。

动画按钮构件：动画按钮用于给开关变量进行动态图标的配置，它可以反映出开关变量在不同状态下所对应的图标方式。

旋转电位器构件：旋转电位器是用于进行数值变量数值输入，利用这个图标可以很方便地将模拟量数值进行输入。

滑动输入器构件：滑动输入器用于进行数值变量数值输入，利用这个图标可以方便地将模拟量的数值进行输入。滑动输入器可以放在控制器面板上，通过调整其大小来达到输入数据的目的

旋转仪表构件：旋转仪表是用于显示数值变量当前值，我们可以将模拟量的数值进行显示。
