MCGS组态软件的设备窗口

2016-11-25 17:39:39 | 人围观 | 评论:

设备窗口组态是连接和驱动外部设备工作环境的重要窗口,在这里你可以配置数据采集和输出设备之间的关系,定义它们之间的通信协议。将外部设备中的变量与组态软件中的数据库变量进行链接。达到实时在线通信的目的。

设备构件的调入

在设备窗口中,执行MCGS组态软件主菜单中“工具”项的“设备构件管理”,系统会弹出一个设备管理窗口,窗口的左面列出了可选设备。

通用设备

网络设备

plc设备

采集板卡

智能模块

智能仪表

变频器

称重仪表

用户可以先选中左面某一种设备,然后点击“增加”按钮(或直接双击左面的设备选项)被选中的设备就会被移入到右面子集区。同样,我们还可以将右面某一种设备选中,然后点击“删除”按钮(或直接双击右面的设备选项)被选中的设备便会被移除。

设备属性设置(以西门子 S7―200PPI的设置为例)

串口通讯父设备:做好设备连接,对其通信协议进行设置。双击“串口通讯父设备”该窗口由“基本属性”、“通道连接”、“设备调试”、“数据管理”组成,我们只对基本属性进行参数定义。

西门子 S7―200PPI ― PLC:西门子 S7―200PPI ― PLC 的定义是进行设备连接的关键所在,我们要进行PLC相关通道的开通, 并与组态软件中数据库变量进行链接。双击“西门子S7―200PPI”,进入设备属性设置。

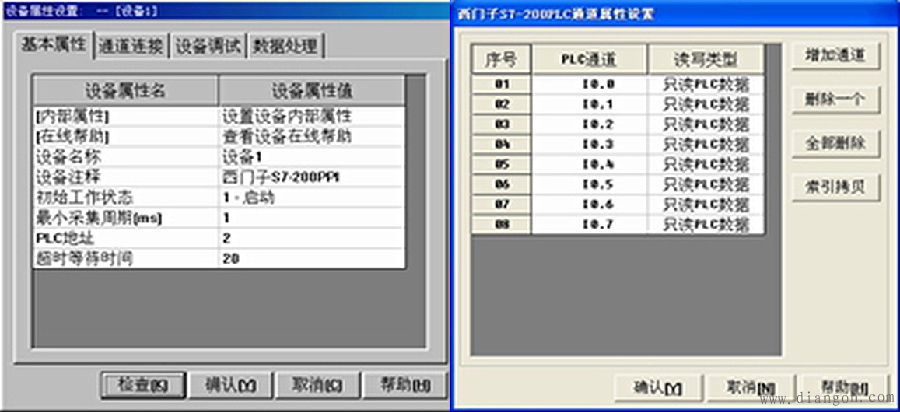

基本属性

在基本属性中,点击“设置设备内部属性”项,弹出西门子 S7―200PPI―PLC设备通道属性窗口,设置与MCGS组态软件相关的通道到设备设置窗口中。

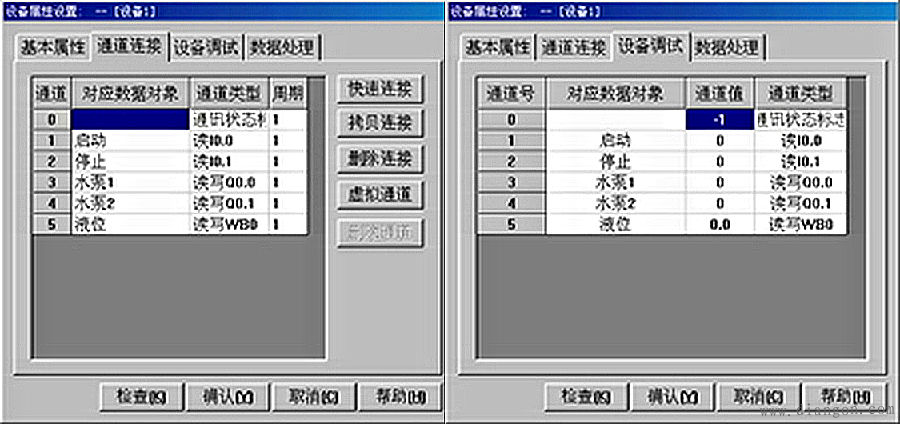

通道连接:

对应的变量进行左右对应即可生成。一般只将被使用的通道开辟出来,开通的通道与MCGS数据库变量有连接。

设备调试:

当进行完通道连接后,就可以进行设备调试。在设备调试窗口中,会真实时地反应出 PLC通道参数的状态和数值。当系统连接成功后,通讯状态标志应为“0”,任何非“0”的数值均表示连接失败。
