众所周知，信号防雷器是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。随着信号通讯设备应用的普及，信号防雷器现已成为保护电子设备的利器。然而很多人对信号防雷器接线懵懵懂懂，下面小编就以某品牌信号防雷器产品接线图为大家介绍： 网络信号防雷器
网络信号防雷器以太网通信防雷器可用于通讯设备网络接口的防雷，采用单路RJ45标准网络接口，适合于安装在各通信网络设备的端口，起到防雷安全保护作用。

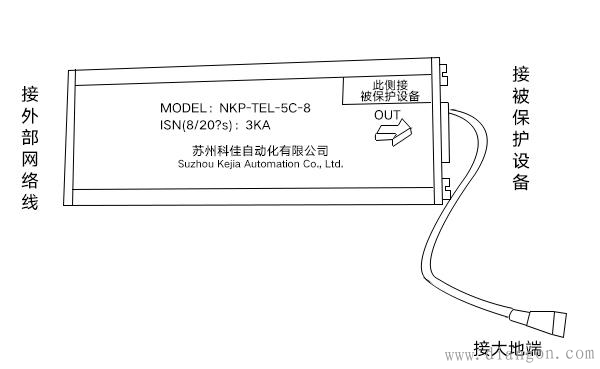

图一：网络信号防雷器接线图 安装注意事项：防雷器安装在被保护的进线端口，串接网络信号线路中，输入端接外部引线，输出端接被保护设备，同时必须将防雷器上的“PE”引线与就近的大地端子可靠连接，确保防雷作用有效。 数字信号防雷器
数字信号防雷器用于RS232、RS485、RS422等数字通信端口的防雷，采用标准插口和端子接线形式，可串接在通信设备输入端，防雷器的外部信号端接输入线，输出端接保护设备，PE端应于大地引线可靠连接。

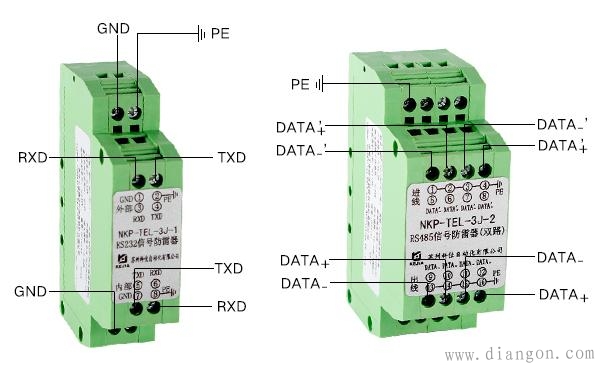

图二：数字信号防雷器接线图 模拟信号防雷器
模拟信号防雷器根据传感器、变送器、信号采集器的不同特点设计，可用于2至4线模拟信号线路的防雷。端子接线式防雷器适应于室内安装；它主要是采用不锈钢材料的防雷器适用于室外安装，具有防酸、防腐的全封闭结构。

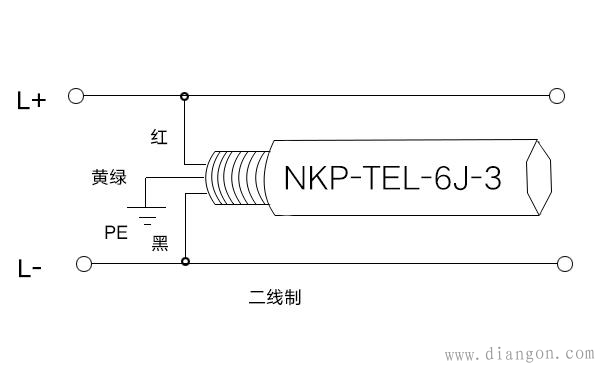

图三：模拟信号防雷器安装图 视频组合防雷器
它是将视频信号防雷器和交/直流电源防雷器合为一体，成为摄像装置、监控系统和视频设备的新一代小型化、多功能组合防雷产品，采用新型防雷元件，构成多重保护电路，适用于各种设备的专用防雷装置和接口形式。
图四：视频组合信号接线图
这里需要注意的是所有的防雷器安装接线必须良好接地，定期做好安全检查，确保可靠防雷。 |
