防盗报警系统探测器种类

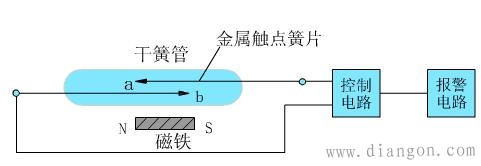

图1 磁控开关报警器结构示意图
当磁铁靠近干簧管时，管中带金属触点的两个簧片在磁场作用下被吸合。a，b两点接通，当磁铁远离干当磁铁靠近干簧管时，管中带金属触点的两个簧片在磁场作用下被簧管达一定距离的干簧管附近磁场消失或减弱，簧片靠自身弹性作用恢复到原位置，则a，b两点断开。
使用时，一般把磁铁安装在被防范物体（如门、窗）的活动位，把干簧管装在固定部位（如门框、窗框）。磁铁与干簧管的位置需保持适当距离，以保证门、窗关闭时干簧管触点闭合，门窗打开时干簧管触点断开，控制器产生断路报警信号。
（2）微动开关型 微动开关是一种依靠外部机械力的推动实现电路通断的电路开关。

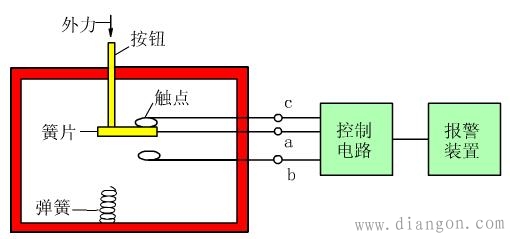

图2

动开关报警器结构示意图
工作过程为外力通过按钮作用于动簧片上，使其产生瞬时动作，簧片未端的动触点a与静触点b快速接通．同时断开C点。当外力移去后，动作簧片在压簧的作用下．迅速弹回原位，电路又恢复a、c两点接通，a、b两点断开。
在使用微动开关作为开关报警传感器时，需要将它固定在被保护物之下。一旦被保护物品被意外移动或抬起时，按钮弹出，控制电路发生通断变化，引起报警装置发出声光报警信号。
（3）压力开关型 压力垫也可以做为开关报警器的一种传感器．压力垫由两条长条型金属带平行相对应地分别固定在地毯背面，两条金属带之间有绝缘材料支撑．使两条金属带相互隔离。当入侵者踏上地毯时，两条金属带就接触上．相当于开关点闭合发生报警信号。
2. 玻璃破碎报警器
玻璃破碎报警器一般是粘附在玻璃上，利用振动传感器（开关触点形式）在玻璃破碎时产生的2kHz特殊频率，感应出报警信号。而对一般行驶车辆或风吹门、窗时产生的振动信号没有响应。
为了最大限度地降低误报，目前玻璃碎报警采用了双探测技术。其特点是需要同时探测到破裂时产生的震荡和音频声响，才会产生报警信号。因而不会受室内移动物体的影响而产生误报，增加了报警系统的可靠性，适合于昼夜 24小时防范。
3. 周界报警器
周界报警器的传感器可以固定安装在围墙或栅栏上及地层下，当入侵者接近或超过周界时产生报警信号，有以下几种类型。
（l）泄漏电缆传感器 这种传感器是同轴电缆结构，但屏蔽层处留有空隙．当电缆传输电场时就会向周围泄漏电场。把平行安装的两根泄漏电缆分别接到高频信号发生器和接收器上就组成了泄漏电缆报警器。当将泄漏电缆埋入地下后，有入侵者进入探测区时，使空间电磁场的分布状态发生变化，而引起接收机收到的电磁能量产生变化，此能量的变化就作为报警信号触发报警器工作。
（2）平行线周界传感器 这种周界传感器由多条平行导线构成。在多条平行导线中有部分导线与振荡频率为1～40kHz的信号发生器联接．称为场线，工作时场线向周围空间辐射电磁场。另一部分平行导线与报警信号处理器联接，称为感应线，场线辐射的电磁场在感应线中产生感应电流。当入侵者靠近或穿越平行导线时，就会改变周围电磁场的分布状态，相应地使感应线中的感应电流发生变化，报警信号处理器检测出此电流变化量后做为
报警信号发出。
（3）光纤传感器 随着光纤技术的发展，传输损耗不断降低，传输距离不断加长。可以把光纤固定在长距离的围栏上，当入侵者跨越光纤时压迫光缆，使光纤中的光传输模式发生变化，探测出入侵者的侵入，报警器发出报警信号。
4. 声控报警器
声控报警器用微音器做传感器，用来监测入侵者在防范区域内走动或作案活动时发出的声响（如启、闭门窗，拆卸、搬运物品及撬锁时的声响），并将此声响转换为电信号经传输线送入报警主控制器。此类报警电信号即可供值班人员对防范区进行直接监听或录音，也可同时送入报警电路，在现场声响强度达到一定电平时启动报警装置发出声光报警。
声控报警器通常与其它类型的报警装置配合使用，作为报警复核装置，可以大大降低误报及漏报率。因为任何类型报警器都存在误报和漏报现象，在配有声控报警器的情况下，当其他类型报警器报警时，值班员可以监听防范现场有无相应的声响，若听不到异常的声响，就可以认为是误报。而在其他报警器虽未报警时，但是从声控报警器听到防范现场有异常响声时，也可以认为现场已有入侵者，而其他报警器已漏报，采用相应措施进行巡检。
5. 微波报警器
微波物报警器是利用超高频的无线电波来进行探测的。探测器发出无线电波，同时接受反射波，当有物体在探测区域移动时．反射波的频率与发射波的频率有差异，两者频率差称为多普勒频率。探测器就是根据多普勒频率来判定探测区域中是否有物体移动的。由于微波的辐射可以穿透水泥墙和玻璃．在使用时需考虑安放的位置与方向，通常适合于开放的空间或广场。
6. 超声波报警器
超声波报警器与微波报警器一样，都是采用多普勒效应的原理实现的，不同的是它们所采用的波长不一样。通常将20kH。以上频率的声波称为超声波。超声波探测器由于其采用频率的待点，容易受到震动和气流的影响，在使用时，不要放在松动的物体上，同时也要注意是否有其它超声波源存在，防止干扰。
7. 红外线报警器
红外线报警器利用红外线能量的辐射及接收技术均成的报警装置称为红外线报警器。按工作原理上区分，它们可分为主动式和被动式两种类型。
（1）主动式红外报警器 主动式红外报警器是由收、发装置两部分组成。红外发射装置向红外接收装置发射一束红外光束，此光束如被遮挡时，接收装置就发出报警信号。
（2）被动式红外报警器 被动式红外报警器不向空间辐射任何形式的能量，而是采用热释电探测器作为红外探测器件，探测监视活动目标在防范区引起的红外辐射能量的变化，从而启动报警装置。
8. 双鉴报警器
双鉴报警器产生的起因是由于单一类型的探测器误报率较高，多次误报将会引起人们的思想麻痹，产生了对防范设备的不信任感。
为了解决误报率高的问题，人们提出互补探测技术方法，即把两种不同探测原理的探头组合起来，进行混合报警。这种互补双技术方法要按下列条件组合。
组合中的两个探测器有不同的误报机理而且两个探头对目标的探测灵敏度又必须相同。
当上述条件不能满足时，应选择对警戒环境产生误报率最低的两种类型探测器。如果两种探测器对警戒环境误报率都很高，组合起来，误报率也不会显著下降。
选择的探测器应对外界经常或连续发生的干扰都不敏感。也就是由这种方法复合成的探测器，两者都为对方的报警互相做鉴证。即必须同时或者在短暂时间间隔内相继探测到目标后，经鉴别后才能发出报警信号。
几种双鉴报警器的性能比较
（1）微波与超声波，被动红外与被动红外组合双鉴报警器。
微波和超声波探测器都是应用多普勒效应，属于相同工作原理的深测器，两者互相抑制探测器本身的误报是有效果的。但是对于环境干扰引起的假报警的抑制作用，则较差。
由两个被动红外探测器组合的双鉴报警器完全是两个同种探测器的组合，因而对环境干
扰引起的假报警没有抑制作用。
（2）超声波和被动红外探测器组成的双鉴报警器。
这种双鉴报警器是由两种不同类型的探测器组成，因而，对本身误报和环境干扰引起的假报警都有一定的相互抑制作用，但由于超声波的传播方式不同于电磁波．是利用空气做媒介进行传播的，因而环境的湿度对超声波探测器的灵敏度有较大影响。
（3）微波和被动红外探测器组合的双鉴报警器
这两种探测器的组合取长补短，在相互抑制本身误报和由环境干扰引起的假报警的效果最好，并采用了温度补偿技术，弥补了单技术被动红外探测器灵敏度随温度变化的不足，使微波/被动红外双鉴探测器的灵敏度不受环境温度的影响。微波/被动红外报警器的误报率最低，可信度最高，因而应用的最广泛。
