综合布线系统是开放式结构，包括如下六个子系统：
1 工作区子系统

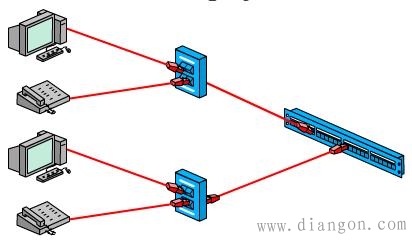

工作区子系统由用户终端设备连接至信息插座的器件组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O接口处搭桥，信息插座有墙上、地上、桌上、软基型多种，标准有RJ45/RJ11的单、双、多孔等各种型号。工作区子系统示意图如下图所示。
2 水平区子系统
水平布线子系统将电缆从楼层配线架连接到各工作区的信息插座上，一般处在同一楼层。采用符合EIA/TIA 568A标准的超5类UTP（非屏蔽双绞线）。
3 管理子系统

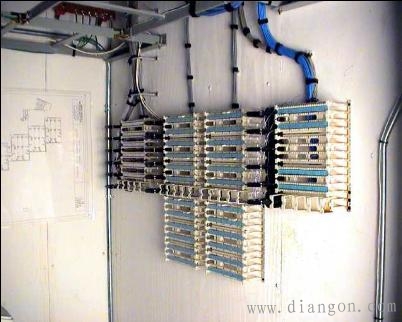

管理子系统由楼层配线架组成。其主要功能是将垂直干缆与各楼层水平布线子系统相连接。布线系统的灵活性和优势主要体现在管理子系统上，只要简单的跳一下线就可以完成任何一个结构化布线的信息插座以对任何一类智能系统的连接，极大的方便了线路重新布置和网络终端的调整。光纤连接时，要用光纤接续箱（LIU），箱内可以有多个ST连接器安装孔，箱体箱内的线路弯曲设计应符合62.5/125微米多模光纤的弯曲要求，光纤接头用STⅡ，由陶瓷材料制成，最大衰减为0.2db，光耦合器可作为多模光纤与网络设备或光纤接续装置上的连接，配线架和光纤接续箱通常设在弱电井或设备间内，用来连接其他系统，并对它们通过跳线进行管理。 设备室子系统示意图如下图所示。
4 垂直干线子系统
主干线子系统提供建筑物的主干电缆的路由，是综合布线系统的神经中枢，实现主配线架和中间配线架的连接。一般建议采用超5类双绞线电缆和光纤作为主干传输介质。
5 设备室子系统
设备室子系统把中继线交叉处和布线交叉连接处连到应用系统设备上，由设备室的电缆及连接器和相关支撑硬件组成，把公用系统设备的各种不同设备互连起来。
一般设备室子系统分作两部分考虑：
第一部分为计算机房，放置网络设备，在网络设备上可接服务器、主机等；
第二部分为通信中心，放置PABX及边接PABX与垂直干缆的主配线架等。
6 建筑群连接子系统
该系统是指主建筑物中的主配线架延伸到另一建筑物中的主配线架上的连接系统。通常采用光纤或电缆线连接。它是整个布线系统的一部分（包括传输介质）并支持提供楼群之间通信所需的硬件，其中有电缆、光缆和防止电缆的浪涌电压进入建筑物的保护设备。
|
