LED 照明设计工程师仍面临一个不算小的挑战- 将所有部件放置在一起，形成一个有效的电力电子系统，如图 1 所示。考虑到这些工程师，Fairchild 已经加强了 Power Supply WebDesignerTM在线设计和模拟工具，包括了可同时用于非调光和相切调光照明应用的高性能 PSR 反激式／Buck－Boost LED 驱动器。

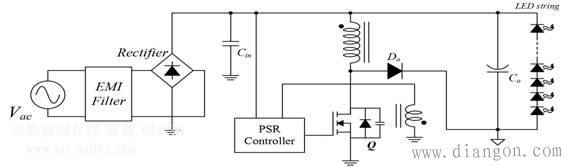

图 1：采用Buck－Boost拓扑的 10 W 100 W LED 电源系统
根据这些工程师的特定设计要求，Power Supply WebDesigner 工具能够快速、准确地评估设计性能并能够改进设计。这些工具还允许用户进行详细的仿真分析（图 2），并获得其设计和硬件样品如何才能以更高的可信度配合工作的见解，这些全部都在几分钟内完成。若有其他合作，用户可以保存其设计，以供将来参考，或轻松与其他工程师共享其设计，以进行复审。

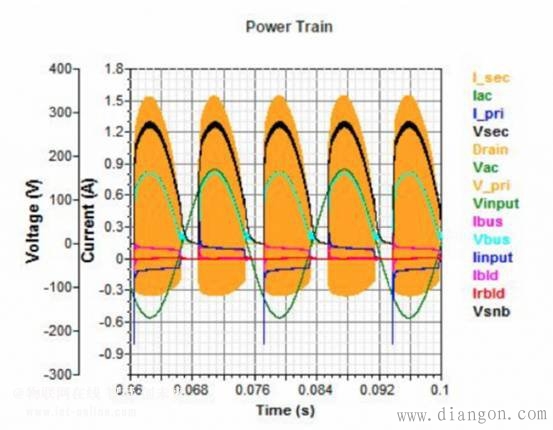

图 2 ：电源系统仿真
Power Supply WebDesigner 工具为新手设计人员提供快速的引导性设计经验，同时允许有经验的设计人员进一步定制关键的设计因数。该工具提供推荐的所有电源系统元件，包括 Fairchild 的 800 V SuperFET II MOSFET、LED 驱动器 IC 和整流桥及原理图。通过让工具直接推荐或微调电感器、EMI 滤波器设计，设计人员可以预测关键的系统功率因数和 THD 结果。由于能够可视化不同线路和负载条件下的主要元件功耗和系统效率（图 3），有经验的设计人员能够优化元件的选择，从而通过设计最后再提高一些效率。
图 3： 不同线电压和负载条件下的详细损耗分析
Power Supply WebDesigner 设计工具提供一整套节省时间的 LED 驱动器设计工具，可用于设计和优化 LED 驱动器。这些在线工具提供的经验范围包括从器件到系统分析和仿真，都在几分钟内完成。不管经验是否丰富，在设计甚至最具挑战性的双向可控硅调光 LED 驱动器时，这些工具都能够提高有效性、效率和可靠性。
