无线监控中POE供电原理图解

2017-03-28 14:19:29 | 人围观 | 评论:

　　在无线监控行业中，我们在给客户配置无线网桥时，都会搭配POE供电模块。客户都会向我们提问，什么是POE供电，它的原理是什么？
　　我们常说的POE供电，其实就是有源以太网供电(PoweroverEthernet)的简称。
　　具体来说，就是在现有布线基础架构不作任何改动的情况下，基于IP的终端传输数据信号的同时，也能为直连的设备提供直流供电的技术，简单来说就是通信、供电能在同一条线里完成，不用额外加电线。
　　POE供电系统是利用双绞线(也就是我们俗称的网线)来进行通信信号与电力传输的，一般来说是通过CAT.5以上(包括)的网线，通过差分线将数字网络信号传输过去，与此同时对PD端进行电力供应。


　　第一种，需要8芯的网线，通过4、5、6、7号空闲端供电，其他的数据端则用来传输数字网络信号，在这种网线里信号和电源其实是通过不同的线传输的，只是表面看不出来。www.diangon.com
　　第二种，如果用的是4芯的网线，则通过1、6数据端同时传输数字网络信号和电力，这里的数字网络信号和电力是在相同的线里传输的。
　　除了无线网桥之外，其他需要同时传输通信信号和电力的设备都可以采用POE供电方法，例如是网络摄像头和其他数字网络设备设备。

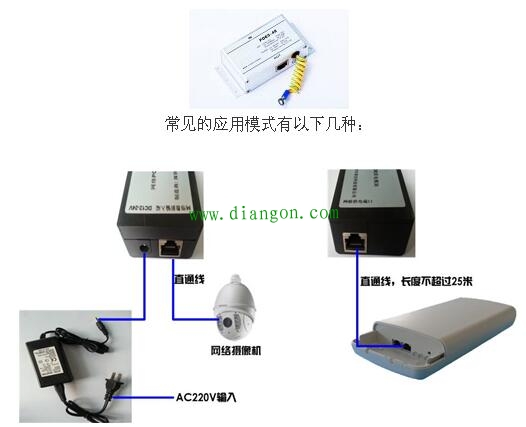

　　在无线监控系统里，常见POE供电模块：
