门禁用的非接触IC 卡( 感应式 IC 卡 ) 读卡器是门禁系统的重要组成部分，是门禁系统信号输入的关键设备 , 关系着整个门禁系统的稳定性 。读卡器以固定频率向外发出电磁波，频率一般是13.56MHZ，当感应卡进入读卡器电磁波辐射范围内时，会触发感应卡上的线圈，产生电流并触发感应卡上 的天线向读卡器发射一个信号，该信号带有卡片信息，读卡器将电平信号转换成数字序号，传送给就地控制器，就地控制器将信息上传给上层控制器，最终上传给门禁服务器，门禁服务器将卡号与数据库内的信息进行比对，从而得到全部的卡片信息。
1、简介
门禁用的非接触IC 卡( 感应式 IC 卡 ) 读卡器是门禁系统的重要组成部分，是门禁系统信号输入的关键设备，如果把门禁系统比做一个人的话，读卡器就好比人的眼睛 。关系着整个门禁系统的稳定性 。如果一个门禁系统控制器和电锁都不错，如果读卡器的质量有问题，同样会引起门打不开等情况，影响工程的验收和使用。
2、分类
读卡器从是否接触分为接触式读卡器，非接触式读卡器，读卡器从可读卡界面分为单界面读卡器和双界面读卡器以及多卡座接触式读写器。
读卡器从接口上来看主要有：并口读卡器、串口读卡器、USB读卡器、PCMICA卡读卡器和IEEE 1394读卡器。
读卡器从读卡协议上划分可以分为两种，一种是485读卡器，一种是韦根读卡器。韦根26和34协议，这两种协议是常规协议。
读卡器从读卡类型上可分为IC读卡器与ID读卡器，IC卡读卡器是一种非接触IC卡读写设备，它通过USB接口实现与PC机的连接，单独5V电源供电或键盘Kou取电，其支持访问射频卡的全部功能。该系列设备应用于门禁、考勤、会议签到、高速公路、旅游、停车场、公交收费、商场消费、会员系统以及各种应用系统的发卡系统。
ID卡读卡器是用来读ID卡的，读卡器支持即插即用、在使用过程可以随意拔插，不用外加电源，用户不用加载任何驱动程序，windows系统直接将其当成 HID类设备键盘。计算机USB口接入读卡器后，读卡器“滴”一声开始自检及初始化，再“滴”一声初始化成功，进入等待刷卡状态。
ID卡读卡器应用于资料录入、信息查询、网吧登记、图书借阅、会议签到、出入控制等场合。
根据是否带密码，可分密码键盘读卡器和普通读卡器。
密码键盘读卡器：有些读卡器不但带wiegand26/34卡号输出，同时带键盘输出，适合用于“卡+密码”的门禁场合。
常见普通读卡器款式：

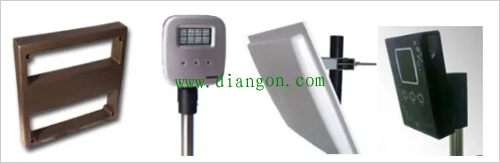

根据读卡的距离分还有长距离读卡器：
3、如何选择
注意事项一 : 是选购国产读卡器还是进口读卡器 ?
进口读卡器 ，技术较为成熟，产品的返修率低，外观设计比较精美耐看。 缺点是 : 产品的价格昂贵，服务没有国产读卡器及时，而且必须使用配套品牌的进口感应卡，进口感应卡也比较昂贵。除非客户指定使用某个进口品牌的读卡器，笔者建议使用国产读卡器，但是一定要选择国内品质信誉和服务均不错的厂家提供的读卡器 。国产读卡器的外型也在紧随国际流行的款式了。进口的读卡器是国产读卡器价格的 6-10 倍，进口卡片价格是国产卡片的 10-20 倍。国产读卡器和卡片的核心芯片都是采用国外进口的射频芯片，目前生产技术也较为成熟，产品质量有所保证。
注意事项二 : 是选用ID卡读卡器还是IC卡读卡器 ?
ID 卡读卡器是只读非接触 IC 卡的俗称，IC 卡读卡器是可读可写非接触 IC 卡的统称 。ID卡和 ID卡读卡器的性能价格比和感应距离要好于 IC 卡和 IC 卡读卡器。如果只是用于门禁和考勤或者停车场一卡通，建议使用 ID 卡读卡器和感应卡。如果需要兼容非定额消费一卡通就只能采用 IC 卡读卡器和感应卡了。ID 卡市面比较流行且性价比好的是 EM 卡。
注意事项三 : 不要单从外观来判断国产读卡器的质量 。
国内读卡器大多采用公共模具，或者抄袭国外读卡器外型。模具是大家通用的，谁都可以买到外壳， 所以即使同一外型的读卡器可能产自不同的厂家，服务和质量也是不一样的。工程商必须对读卡器有一个详细的了解， 不要单从外型和价格上进行分辨。 建议工程商从购买门禁控制器的地方购买读卡器，一般门禁控制器厂商要么会配套销售或者生产与其品质标准相近的读卡器。 那么 ，怎样判断一个读卡器的品质呢 ? 笔者认为，有些国产读卡器为了追求生产低成本， 采用模拟电路替代射频基站芯片，这种读卡器运行电流大， 容易死机或者被损坏 ，不建议选用。 建议选用进口射频基站芯片的读卡器会好一些。当然，另外还要从您以前采购的厂家的读卡器的半年以上的使用时间和返修率以及该厂家的品质标准和口碑来进行判断 。另外 ，读卡器是一种长时间使用的设备， 电路设计中一定要有防死机的电路进行保护，这点也是要注意的。
注意事项四 : 是选用封胶的还是不封胶的读卡器 ?
建议选用不封胶的读卡器， 理由是 : 即使封胶了，蜂鸣器还是裸露在外面的，这里进水也会损坏读卡器。封胶采用的材料是树脂类的，国内一般都采用手工封胶固化剂混和不均匀， 国内的树脂材料价格便宜但质量不好，长时间使用后会有导电性，使得读卡器运行混乱或者死机，进口树脂价格昂贵国内厂家一般不愿意采用，平摊到每个读卡器要十几块成本 ，此外，封胶也不适合设备散热， 对读卡器的性能也是有影响的， 所以，除非特殊场合一般没有必要一定要采用封胶的读卡器，特殊场合对读卡器进行一些防水保护就可以了。
4、工作原理
读卡器以固定频率向外发出电磁波，频率一般是13.56MHZ，当感应卡进入读卡器电磁波辐射范围内，会触发感应卡上的线圈，产生电流并触发感应卡上的天线 向读卡器发射一个信号，该信号带有卡片信息，读卡器将电平信号转换成数字序号，传送给就地控制器，就地控制器将信息上传给上层控制器，最终上传给门禁服务器，门禁服务器将卡号与数据库内的信息进行比对，从而得到全部的卡片信息。
安装注意事项
1. 上电之前必需确认电源的电压(DC9V-DC15V)和电源的正负极；
2. 当使用外接电源时，建议与控制器电源共用电源地线(GND)；
3. 读卡器到控制器的线建议用8芯屏蔽多股双绞网线。(其中三芯备用，如果不需要读卡器声音与灯光反馈合法卡，可不接LED线，数据线 D0、D1互为双绞更好，线截面积建议0.22平方毫米以上，建议80米，屏蔽先接控制器的GND，加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。
