三相异步电动机的接线

三相电动机的三相定子绕组每相绕组都有两个引出线头。

一头叫做首端 ，另一头叫末端。

规定

第一相绕组首端用D1表示，末端用D4表示；

第二相绕组首端用D2表示，末端用D5表示；

第三相绕组首末端分别用D3和D6来表示。

这六个引出线头 引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。

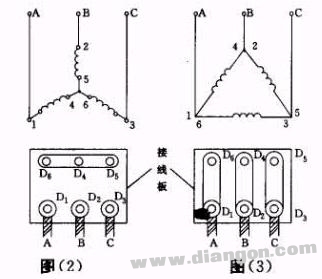

三相定子绕组 的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来， 即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流 电源，即将D1、D2、D3分别接入A、B、C相电源，

如图(2)所示。

而三角形接法则是 将第一相绕组的首端D1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的 首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第 二相绕组的末端D5相连接，再接入第三相电源。即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，

如图(3)所示。

一台电 动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。

三相 定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一 起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。

如果接线盒中发 生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过 大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
