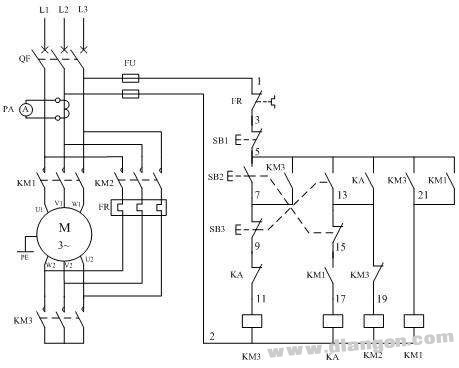

| 鼠笼式三相异步电动机Y－△降压手动控制电路原理图 凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y－△降压启动装置接换成三角形运行，这种启动方法叫Y－△降压启动。属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。 线路分析如下： 1、合上空气开关QF接通三相电源， 2、按下启动按钮SB2，首先交流接触器KM3线圈通电吸合，KM3的三对主触头将定子绕组尾端联在一起。KM3的辅助常开触点接通使交流接触器KM1线圈通电吸合，KM1三对主常触头闭合接通电动机定子三相绕组的首端，，电动机在Y接下低压启动。 3、随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的常闭触点断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，SB3的常开接点接通中间继电器KA线圈通电吸合，KA的常闭接点断开KM3电路（互锁），KM3的常开接点吸合，通过SB2的常闭接点和KM1常开互锁接点实现自保，同时通过KM3常闭接点（互锁）使接触器KM2线圈通电吸合，KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。完成了Y－△接压启动的任务。 4、热继电器FR作为电动机的过载保护，热继电器FR的热元件接在三角形的里面，流过热继电器的电流是相电流，定值时应按电动机额定电流的 计算。 5、KM2及KM3常闭触点构成互锁环节，保证了电动机Y－△接法不可能同时出现，避免发生将电源短路事故。

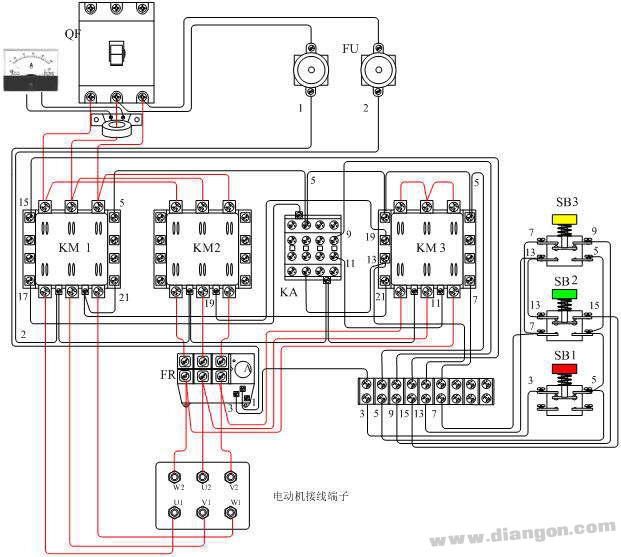

鼠笼式三相异步电动机Y－△降压手动控制接线示意图 安装注意事项 1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。不可用于Y形接线的电动机应为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会应电压过高而烧毁。 2、接线时应先将电动机接线盒的连接片拆除。 3、接线时应特别注意电动机的首尾端接线相序不可有错，如果接线有错，在通电运行会出现启动时电动机左转，运行时电动机右转，应为电动机突然反转电流剧增烧毁电动机或造成掉闸事故。 4、如果需要调换电动机旋转方向，应在电源开关负荷侧调电源线为好，这样操作不容易造成电动机首尾端接线错误。 5、电路中装电流表的目的，是监视电动机起动、运行电流的，电流表的量程应按电动机额定电流的3倍选择。 常见故障： 1、Y启动过程正常，但按下SB3后电动机发出异常声音转速也急剧下降，这是为什么？ 分析现象；接触器切换动作正常，表明控制电路接线无误。问题出现在接上电动机后，从故障现象分析，很可能是电动机主回路接线有误，使电路由Y接转到△接时，送入电动机的电源顺序改变了，电动机由正常启动突然变成了反序电源制动，强大的反向制动电流造成了电动机转速急剧下降和异常声音。 处理故障；核查主回路接触器及电动机接线端子的接线顺序。 2、线路空载试验工作正常，接上电动机试车时，一起动电动机，电动机就发出异常声音，转子左右颤动，立即按SB1停止，停止时KM2和KM3的灭弧罩内有强烈的电弧现象。这是为什么？分析现象；空载试验时接触器切换动作正常，表明控制电路接线无误。问题出现在接上电动机后，从故障现象分析是由于电动机缺相所引起的。电动机在Y起动时有一相绕组为接入电路，电动机造成单相启动，由于缺相绕组不能形成旋转磁场，使电动机转轴的转向不定而左右颤动。 处理故障；检查接触器接点闭合是否良好，接触器及电动机端子的接线是否紧固。 |
