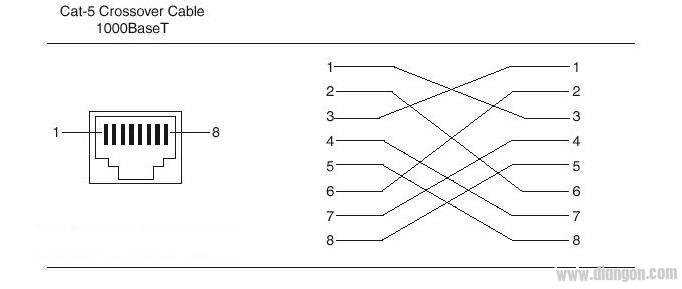

1、千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：rj45水晶头,RJ45头,水晶头,网线的做法，千兆水晶头的做法网络接头,RJ45,布线接头
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
2、 千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1 对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5 例如：
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
千兆网线的标准做法：
1000BaseTx下网线基本做法是橙白，橙，绿白，兰，兰白，绿，棕白，棕，与平常的一样，而如果需要跳线，则线序为绿白，绿，橙白，棕白，棕，橙，兰，兰白，既1和3，2和6，4和7，5和8互换。
另外需要注意的是：在100BaseTx条件下，只使用到1，2，3，6四根线，另四根未使用，而1000BaseTx条件下则所有8根线都用到了。且网线的近端串绕等技术参数也应符合理论上的指标。
