大功率电动机双向星三角启动及能耗制动控制电路

2016-11-26 13:05:42 | 人围观 | 评论:

大功率的电动机一般使用星三角启动的控制方式，以减少对电网及设备的冲击；为了提高工效，停车时采用能耗制动的方式以利于设备的利用率；本电路的控制要求如下：
1、双向启动均采用星三角减压方式；
2、正、反转均设有点动控制功能；
3、停车设有能耗制动；
4、停车时先将电动机绕组首尾串联，然后进行制动，制动时间由时间继电器控制；
5、点动操作时电动机只能作星接运行，能耗制动不起作用。
6、为了方便，本控制也进行了下西门子、三菱plc程序的设计。
下图为继电器－接触器控制电路图

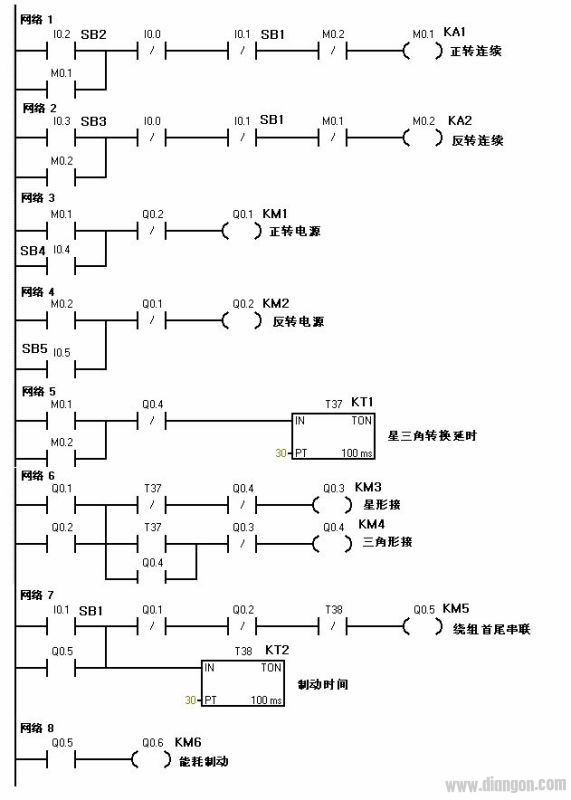

下图是西门子plc程序

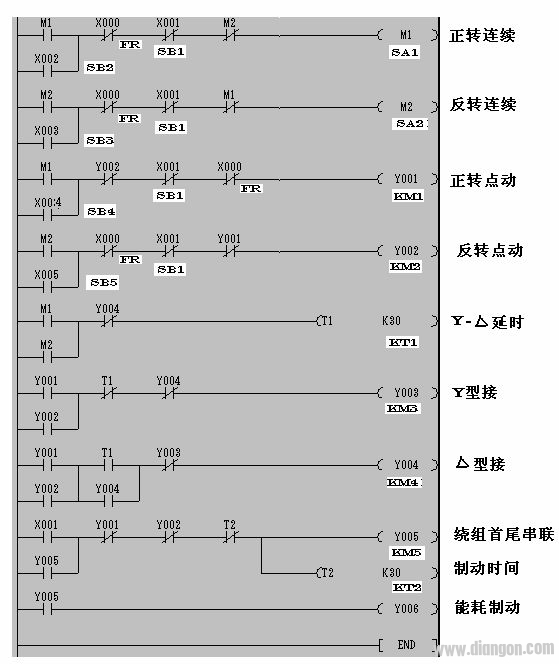

下图是三菱的PLC程序


PLC程序经过了仿真验证，供感兴趣的朋友参考。
