三相异步电动机绕组接线图和首末端判断方法图解

2017-02-03 16:41:32 | 151人围观 | 评论:0

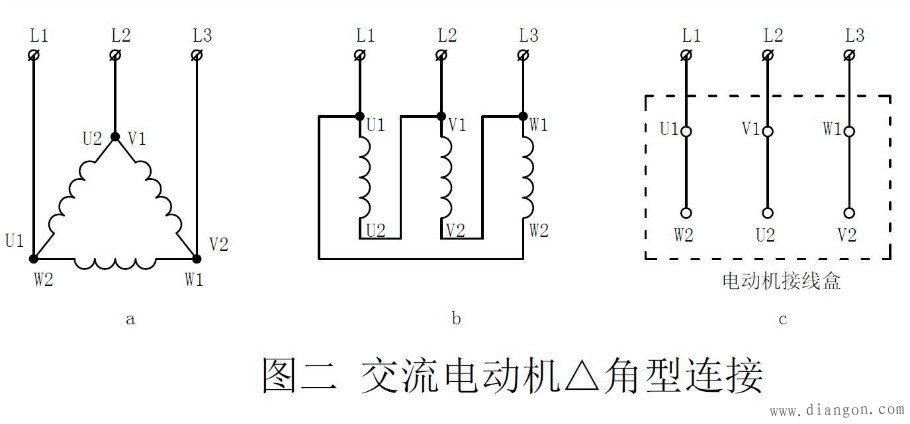

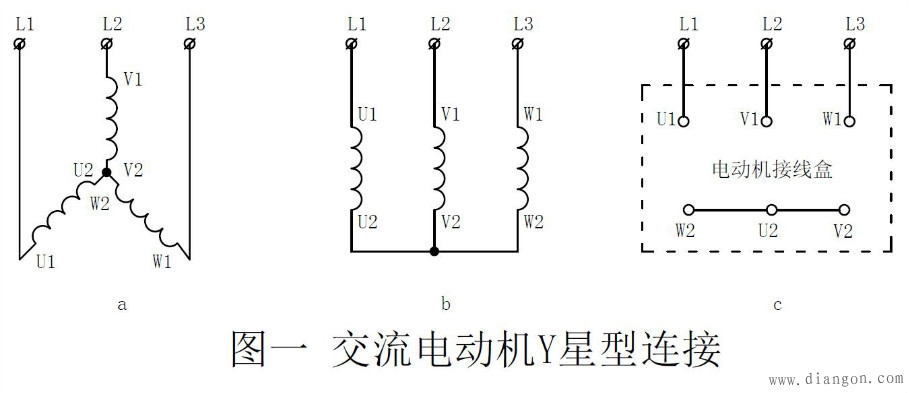

三相异步电动机绕组首末端判断：
方法一

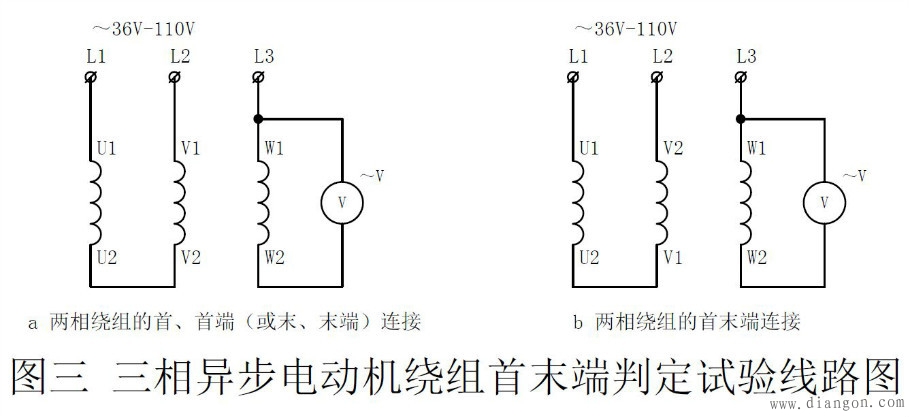

用万用表找出同一相的三个绕组，然后将其中任意两相绕组串联，如图三a，
在两相出线端接入交流低压36V～220V，用万用表交流电压档测量剩下的一相绕组出线端，如果没有电压，则说明两绕组是首、首端（或末、末端）连接，
如果有电压，两相绕组是首末端连接，如图三b。
这样就可以确定出串联的两相绕组的首末对应端，然后用同样的方法接线， 再确定出第三相绕组的首末对应端。
方法二

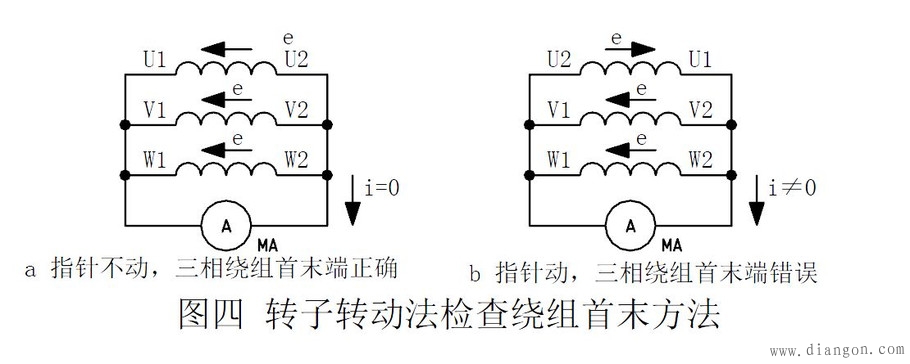

如图四接线，然后转动电机转子，如果毫安表不动，指针为零，说明三相绕组首末端是正确的。如果毫安表指针有偏转，说明其中一个绕组首末端错了，这时对调其中一组绕组首末端，再转动转子，至毫安表指针不动，指针为零，三相绕组的首末端就正确了。
