倒顺开关控制单相电动机正反转电路图解

2017-03-03 16:44:45 | 人围观 | 评论:

      下面所介绍的电路是单相电动机通过调整运行绕组的首尾来实现正反转的电路图,该电路图用于运行绕组与辅助绕组不能互换实现正反转的单相电动机中。

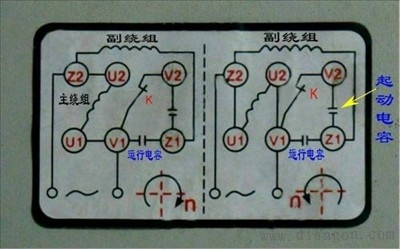

倒顺开关控制单相电动机正反转的电路图 - 白鹰 - 电气技术中心
      上图即为单相电动机正转与反转的电路图,我们可以看到该电路就是通过调整运行绕组的首尾来实现正转与反转的。那么当某些场合需要正、反转工作时,我们可以通过倒顺开关来实现转换。电路图如下:

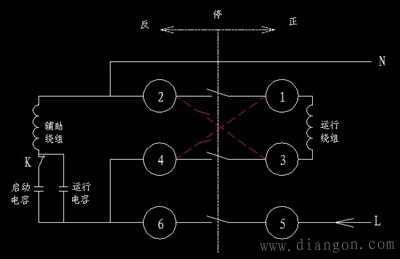

倒顺开关控制单相电动机正反转的电路图 - 白鹰 - 电气技术中心

正转时电流方向:L>>>5>>>6>>>4>>>3>>>运行绕组>>>1>>>2>>>N

反转时电流方向:L>>>5>>>6>>>4>>>1>>>运行绕组>>>3>>>2>>>N

      通过电流方向可以明确看出,运行绕组在正、反转时首尾是互换的 。
