怎样使用兆欧表测量电动机绕组间的绝缘电阻

2018-09-21 16:25:24 | 人围观 | 评论:

测量电动机绕组间的绝缘电阻使用兆欧表(500V)，测量如图所示。测量时，拆掉接线端子和电源线和端子间的连接片，将兆欧表的L测量线接某相绕组和一个接线端子，E测量线接另一相绕组的一个接线端子，然后摇动兆欧表的手柄进行测量，绕组间的绝缘电阻大于1MΩ为合格，最低限度不能低于0.5MΩ。再用同样方法测量其他相之间的绝缘电阻，若绕组对地绝缘电阻不合格，应烘干受重新测量，达到合格才能使用。

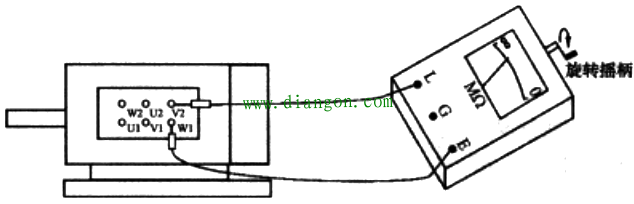

图兆欧表测量电动机绕组间的绝缘电阻
