怎样使用兆欧表测量电动机绕组对地的绝缘电阻

2018-09-21 16:25:25 | 人围观 | 评论:

测量电动机绕组对地的绝缘电阻使用兆欧表(500V)，测量如图1所示，在测量时，先拆掉接线端子的电源线，端子间的连接片保持连接，将兆欧表的L测量线接任一接线端子，E测量线接电动机的机壳，然后摇动兆欧表的手柄进行测量，对于新电动机，绝缘电阻大于
1MΩ为合格，对于运行过的电动机，绝缘电阻大于0.5MΩ为合格。若绕组对地绝缘电阻不合格，应烘干后重新测量，达到合格才能使用。

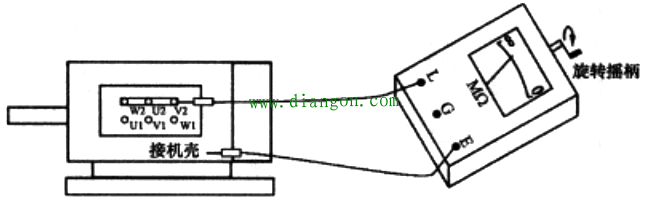

图1 兆欧表测量电动机绕组对地的绝缘电阻
