两种星三角启动电路比较

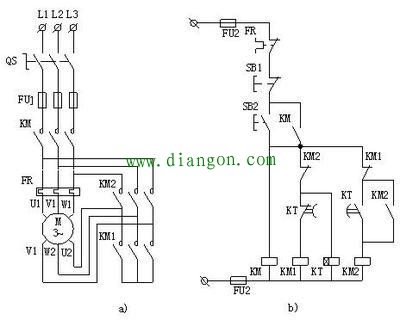

图1：简单直观
分析一下电路：KM是主接触器，与KM1组成星形启动回路，与KM2组成三角形运行回路，KT是时间继电器。
再看二次回路：SB1是停止按钮，SB2是启动按钮，当按下SB2时KM线圈得电吸合并自锁，同时时间继电器KT通过KM2的常闭触点得电，KM1线圈通过KM2的常闭触点时间继电器KT的延时释放触点得电，这时KM与KM1都吸合可电机通电形成星型接法启动，注意：是ＫＭ先于ＫＭ１吸合。KM1要承受很大的启动电流。当时间继电器KT延时结束后KT的延时常闭触电断开,延时常开闭合，KM1线圈失电释放KM1断开，KM2线圈通过KM1的常闭触电得电吸合并自锁。KM与KM2组成三角形运行回路，电路启动完成。KM1与KM2的常闭触点是互锁回路防止KM1与KM2同时吸合。这种接法简单，直接，易懂便于维修，但是KM1的启动电流很大，要用三个大电流的接触器。
再看这张图

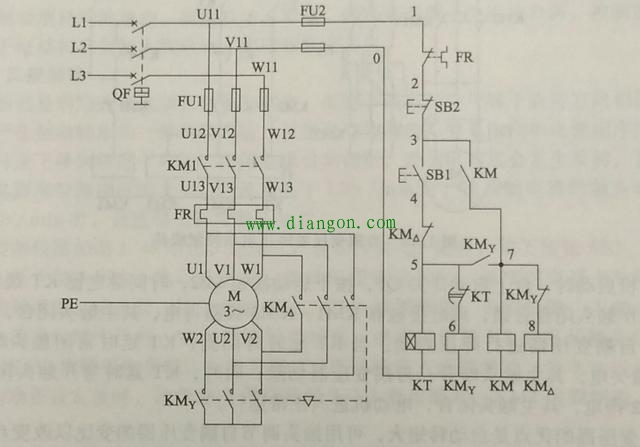

图2：经典的教科书级电路
分析一下电路：KM是主接触器，与KM y 组成星形启动回路，与KM△组成三角形运行回路，KT是时间继电器。
再看二次回路：SB2是停止按钮，SB1是启动按钮，当按下SB1时时间继电器KT通过KM△常闭触点得电，同时KM y 线圈也通过时间继电器KT的延时释放的常闭触点得电吸合，KM y 吸合后主接触器KM的线圈通过KM y 的常开触点得电并自锁。这时KM y 与KM都吸合了形成星型接法启动回路，电机启动。注意：是KM y 先吸合KM后吸合，KM y 的电流很小。KM y 的吸合使KM y 的常闭触点断开，KM△的线圈回路断开。当时间继电器KT延时结束后，KT的延时常闭触点断开使KM y 线圈失电释放，星型启动结束，KM y 的常闭触点闭合KM△的线圈得电吸合，KM与KM△组成三角形运行回路，电机正常运行。KM y 与KM△的常闭触点是互锁回路防止KM y 与KM△同时吸合。这种接法比上面的电路复杂一些，有点绕，维修麻烦些。但安全性高，KM y 可用用电流小点的接触器。
