如何选择单相电机的运行电容和启动电容？
答；本人根据长期接触双值单相电机的经验
1、单相双值电机运行电容器的 选配公式：
C ＝1100×I/U×cos φ 式中的 1100为经验公式的一个系数；
I 为电机额定电流，U为电源电压；
cos φ为电机的功率因数为（0.7～0.8间，一般取0.75为宜）
2、单相电动机电流计算公式为：P=IUcosφ。 P ：为单相电动机功率；I ：为电动机电流，一般为所求；U ：为电动机电压，一般为220V ；cos φ：为电动机功率因数，一般取0.75，如有具体数据根据实际。
例如：一台功率为1.5KW的单相电机，其计算它的工作电流；P=l×Uxcosφ
丨=P/U×cosφ
=1500/165=9.1A
它的电容值为
C ＝1100×I/U×COS φ ＝1100×9.1/220×0.75≈34(μF)
3、启动电容器可以按照电机的运行的3.75倍选取； 34×3.75=127.5uF。
根据公式计算750电机的额定电流为I=P/U×cosφ=750/220×0.75=750/165=4.54A；
运行电容C=1100×I/U×cosφ=1100×4.54/220×0.75=11000×0.0155=17uf；启动电容为17×3.75=63uf；

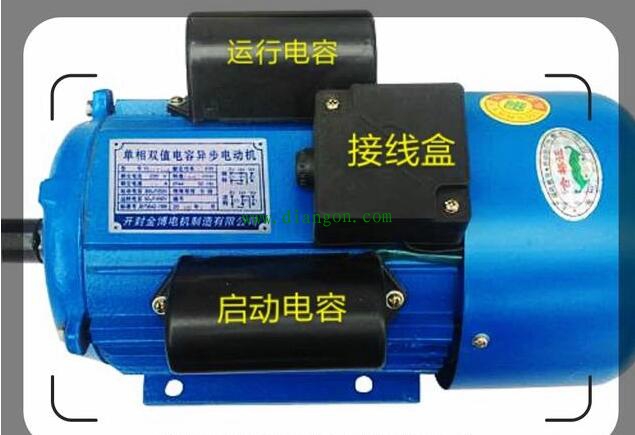

本人根据单相电机实物图中的一台0.75kw单相电机的运转电容器，实际电容量为16uf/450vAC，启动电容器的电容量是60uf/450vAC。见下图所示。
对于电容器，因为工作在交流220V电源中，其耐压值一般按照1.5~2倍的耐压值计算，故电容的耐压为450V。
对于有运行电容和启动电容的单相电机，它成为分相启动式单相异步电动机，又称为双值电容电机。其实物图如下所示。

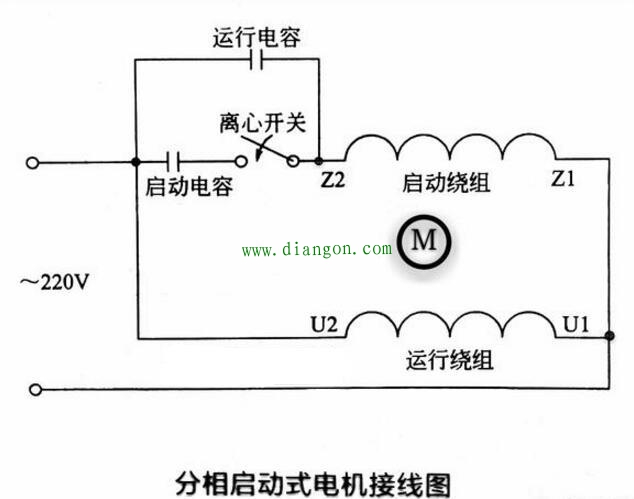

这种结构的双值电容异步电动机有一个启动电容启动和一个运行电容；其接线图如下图所示。
当电动机启动后，电容量较大的一只启动电容器在离心开关作用下与电路断开，完成它的任务，留下运行电容仍然串联接在电机的启动绕组中工作。
这种结构的单相电动机具有较好的启动性能与运行性能，有较高的功率因数和效率，适用于带负荷启动和要求低噪声的负载，如家用电器、泵、小型机床等。如果要改变单相电容启动与运行式异步电动机的转动方向，只需要把两绕组线圈之一的两根出线端对调一下即可。
-
