被热烈讨论的串励直流电动机启动电路详解

     我有一篇关于“串励直流电机启动控制电路”的推文，引起广大同行的热烈讨论，有些同行一下不明白，因我曾经也有过这样经历，所以比较理解这种心情，在此我再详细的解说一下具体控制原理，与同行们再一起共同温故学习一番。
     关于控制部件就不一一细说了，主要说两个，一个是时间继电器也就是KT1.KT2，另一个是可变段位电阻R。

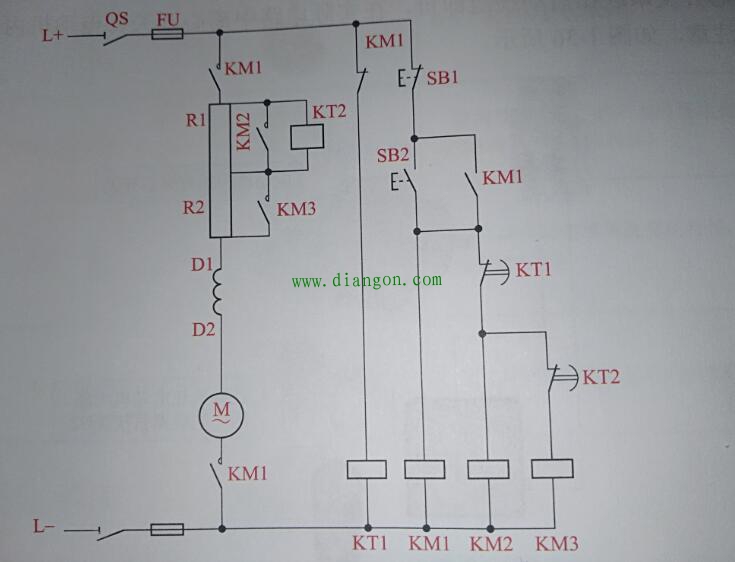

     下面重点来说说控制原理，合上断路器，KT1得电吸合，常闭触点断开，它控制的KM2和KM3全部断电，这时电路电流只得无奈的爬上R1R2这两座大山。
当按下SB2时，注意：KM1瞬时出了三招，自锁触点闭合，常闭触点断开，常开触点闭合，这三招直接引发三大连锁反应，一，电动机开始降压启动，二，KT2得电吸合，它的常闭触点断开，这时因KM3没电未吸合，R2得以保命，没有被短接切除，幸存下来，三，KT1被断电，它的常闭触点延迟闭合，这就让KM2得电，当KM2常开触点闭合时，R1被不幸的短接，电流有了捷径可走，直接绕过R1，同时遭殃的还有KT2，这时R2成了电流的必经之路！R1被短接，KT2也因此失电，KT2常闭点延迟闭合，接着接触器KM3得电，它的常开触点闭合，R2被短接，电流终于可以走上一马平川之路，电动机就这样一步一步逐步实现正常运转。
     这个电路就是按时序一步步切除电阻的过程，我也是按这个理解来描述的，用通俗的语言来讲专业知识虽说不严谨，但我觉得能方便理解，至于讲解因水平有限，高手们如果发现不足之处，可以补充讨论指正，大家共同进步。
