今天徒手画了一张简单的控制线路，在上次讲解中我们共同学习了控制电机的主线路也就是三相电L1，L2，L3经过断路器QF，接触器KM6再经连线接到电机上，这只是电机控制的一部分，这叫主线路，配线时根据电机电流大小选择电线粗细，一般可按1千瓦电机(KW为符号，下同)2安(A)电流估算，依次类推，电线可按1平方毫米电线(m㎡)承载4安估算(只适合30A小电流，大电另有算法)，例如一台3KW电机，如何进行件选配主线路元件和电线？我们可以根据上述估算3KW乘2约为6A电流，6A电流大于4，我们可以选配1.5m㎡电线，那么断路器QF和接触器KM怎么选呢？也是根据电流选的，6A可选QF型号为DZ108(4一6A)的，接触器型号可选CJⅩ20910的，至此主线路己完成。
说完了主线路，我们再看控制线路，何为控制线路，顾名思义，也就是控制主线路的线路，控制线路的作用就是用小电流去控制大电流。怎样去控制呢？看上图，N是零线，它和火线之间电压为220V，学名叫相电压，也就是我们平时的家庭用电，在这个线路中，我选择了线圈电压为220V电压的接触器，接触器线圈电流很小，在控制线路中通电后，变成了电磁铁，拉着主触点开合，实现通断。
了解了接触器原理后，我们再看图，一根细线经过保险(FU)

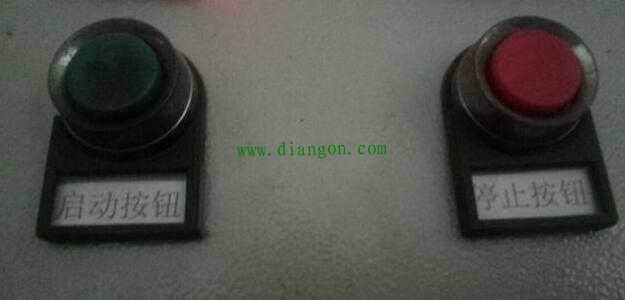

后再经过停止按钮SB1，启动按钮SB2，然后直接接在接触器线圈另一边。
然后接着往下看，在启动按钮下面并联一KM辅助触点，这起什么作用呢？这叫自锁点，顾名思义，自己锁住自己，也就是自保持，当按下启动按钮时，接触器线圈通电吸合，吸合时拉着主触头闭合的同时也拉着辅助触点吸合，当松开启动按钮时，电经过停止按钮然后经过KM自锁点流向接触器线圈，实现接触器在不按着启动按钮时也能吸合，也就是学名自锁。
当我们需要停电机时，轻轻一按停止按钮，电机就会停止，启动时，轻按启动按钮，电机转动。至此简单启动线路完美实现。
-
