多处控制一盏灯双联开关的几种接法

在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。可用两只双连开关按图7所示的方法接线，便可达到目的。如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。

采用图7所示接线方法必须有两根控制线。这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困

难。此时可将图7所示接线方 法改为图8所示的方法接线，这时只需一根控制线。这就是老电工常称之谓“双进火”电路。这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。因此，使用时应注
意这一点。

图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开关动作会产生电弧而使相零短路

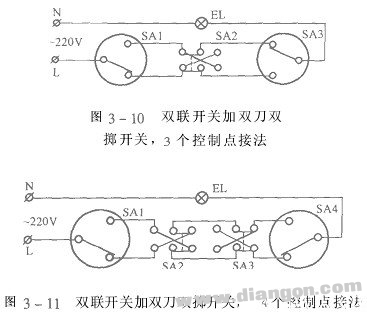

如图9所示，节省一根控制导线的两地控制开关接法。当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。关之间的一根导线。二级管耐压要大于400V，正向电流大于负载电流即可。采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。其余以此类推。
