1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。
适用范围和特点：简单的图。各组成部分用机械连接线（虚线）互相连接起来。连接线必须为直线。
2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。
机械连接线可以弯折、分支和交叉。
3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。
分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。

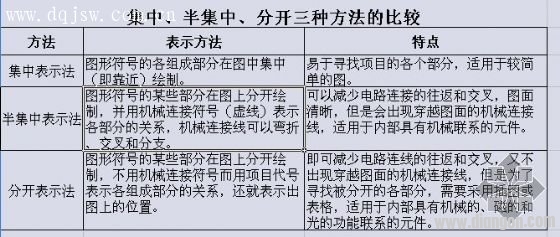

4、三种方法的比较见图
5、项目代号的标注方法
⑴、采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。
⑵、采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。
⑶、项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。
⑷、当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。项目代号就水平书写，从上到下或从左到右。
⑸、项目代号中的端子代号就标在端子或端子位置的旁边。
⑹、对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。
⑺、大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注。
