断路器分、合闸同期性是指分闸或合闸时三相不同期的程度，要求这种不同期程度越小越好，断路器分合闸严重不同期，将造成线路或用电设备的非全相接入或切除，可能产生危及设备绝缘的过电压，对断路器的触头也会带来损伤，并造成发电机、变压器同期并列不良。因此，在交接和大修后，必须对断路器进行三相同期性试验。
试验一般采用同期灯泡指示法，也可根据现场条件采用三只电秒表同时测量三相动作时间或用电磁录波器来检查断路器的动作同期性。

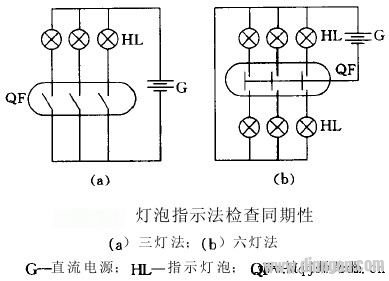

在此仅介绍同期灯泡指示法。灯泡指示法中有三灯法和六灯法，其接线如图所示。其中：图(a) 三灯法， 适用于每相有一个静触头的断路器;图(b) 六灯法，适用于每相有两个静触头的断路器。试验时，由每相灯泡发亮的先后判断其三相的同期性。
对于有两个静触头的断路器，除能判断三相同期性外，还能检查每一相两对动、静触头接触是否也同期;试验时，断路器应采用手动操作，缓慢地使动、静触头接触或分开，以便仔细观察灯泡明亮或熄灭的同时性，并在触头刚分或刚合的瞬间，在对应提升杆上做一记号，最后测量各记号间的相对距离，最先亮和最后亮灯泡之间的相对距离即为最大合闸(或分闸)误差。如果误差较大，则应进行调整，直到灯泡同时亮或同时灭为止。试验可用直接电源或低压36V交流电源;若用220V电源，应注意防止触电。
