常用低压电器的作用、图形符号和文字符号

2017-01-11 10:08:10 | 人围观 | 评论:

(1)熔断器

作用:严重过载和短路保护

图形符号:

文字符号:FU

(2)组合开关

作用:用于机床上作电源的引入开关,也可用来接通和分断小电流电路。

图形符号:

文字符号:SA

(3)按钮开关

作用:在控制电路发出手动控制信号

图形符号:

文字符号:SB

(4)自动空气开关

作用:在电路正常工作条件下作为线路的不频繁接通和分断用 ,并在电路发生过载、短路及失压时能自动分断电路。

图形符号:

文字符号:QF



(5)交流接触器

作用:远距离频繁接通或断开交直流主电路及大容量控制电路。

文本框:
 线圈     主触点          常开    常闭
                     辅助触点 辅助触点

图形符号:













文字符号:KM

(6)热继电器

作用:主要用于电动机的过载保护、断相保护、电流不平衡运行的保护,

图形符号:

   热元件       常闭触点

文字符号:FR

(7)时间继电器

作用:按照所需时间间隔,接通或断开被控制的电路

文本框:
 (a)       (b)      (c)          (d)          (e)          (f)         (g)          (h)

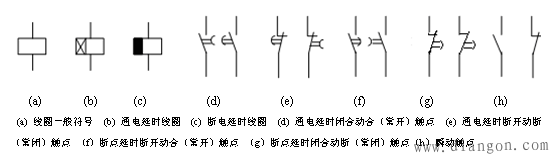

 (a) 线圈一般符号  (b) 通电延时线圈  (c) 断电延时线圈  (d) 通电延时闭合动合(常开)触点  (e) 通电延时断开动断(常闭)触点 (f)断点延时断开动合(常开)触点 (g)断点延时闭合动断(常闭)触点(h)瞬动触点
图形符号:

文字符号:KT

(8)速度继电器

作用:以旋转的速度信号的快慢为指令信号,与接触器配合实现对电动机的反接制动。

图形符号:

文字符号:KS
