一个实际电压源可等效为一个电压为
的理想电压源和内阻
相串联的电路模型，如图1-3(a)所示。由KVL可得电源a、b端口的伏安特性方程为：
由上式可知，若电源参数，已知时，实际电压源的伏安特性在伏安平面上是一条斜率为
的直线，如图1-3(b)所示。
图中：直线在纵轴的截距为，
，因此，当电源的不变，仅内阻变化时，此直线与纵轴的交点不变，仅角度
变化。
当越大，会越大，直线越倾斜，在同一负载（电流）下电源输出的电压也就越低，电源电压的稳定性就越差；反之，当越小，会越小，直线越接近水平，电源电压的稳定性就越好。
若等于零时，
，直线完全水平，电源的伏安特性是一条
的直线，此时无论电源输出的电流
为何值，电源输出的电压

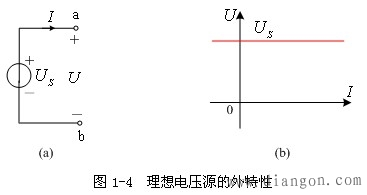

为恒定，且为最大值，这样的电源称为理想电压源。理想电压源的模型和伏安特性如图1-4(a) 、(b)所示。实验室用的直流稳压电源内阻很小，通常可忽略看成理想电压源。
