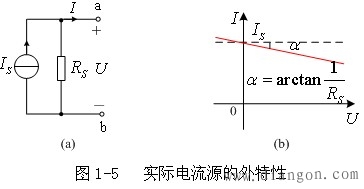

一个实际电流源可等效为一个电流为
的理想电流源和内阻
相并联的电路模型，如图1-5(a)所示。由KCL可得电源a、b端口的伏安特性方程为：
由上式可知，若电源参数
，已知时，实际电流源的伏安特性在伏安平面上是一条斜率为
的直线，如图1-5(b)所示。图中：直线在纵轴的截距为，
，因此，当电源的不变，仅内阻变化时，此直线与纵轴的交点不变，仅角度
变化。
当越小，会越大，直线越倾斜，在同一负载电压下电源输出的电流也就越低，电源电流的稳定性就越差；反之，当越大，会越小，直线越接近水平，电源电流的稳定性就越好。
若不变，等于
（开路）时，
，直线完全水平，电源的伏安特性是一条
的直线，此时无论电源输出的电压
为何值，电源输出的电流

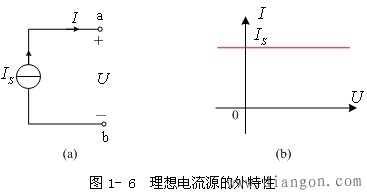

为恒定，且为最大值，这样的电源称为理想电流源。理想电流源的模型和伏安特性如图1-6(a) 、(b)所示。实验室用的直流稳流电源内阻很大，通常可看成理想电流源。
