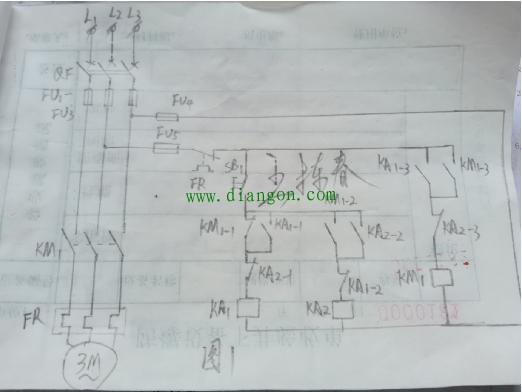

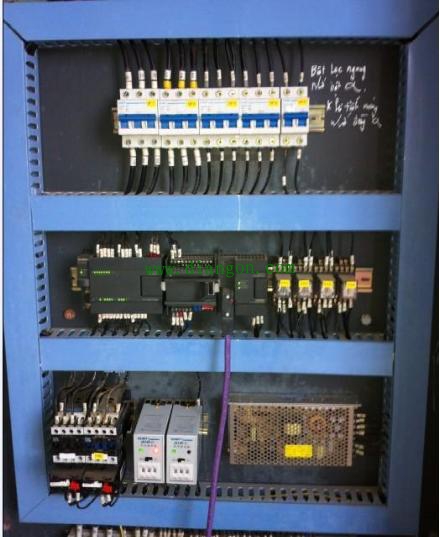

图1为本人所绘该题的电气线路控制原理图,大家看是不是非常繁杂,要想在一个小时内完成任务恐怕绝非易事。

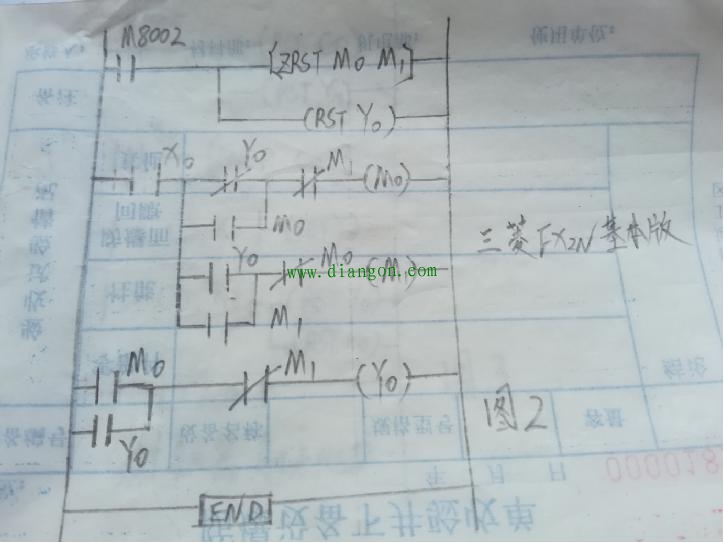

图2是将图1原封不动的转换为三菱FX2N PLC基本指令的梯形图,看起来也是非常繁琐的样子。

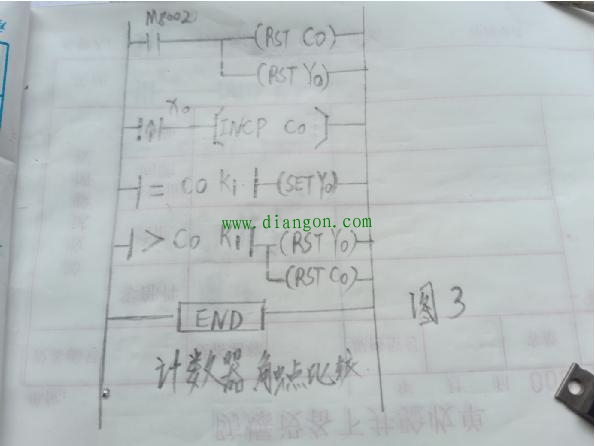

图3系本人采用PLC内部计数器和触点比较指令绘制的梯形图,是不是较图2有所简化。 diangon.com独家原创稿件 版权所有。

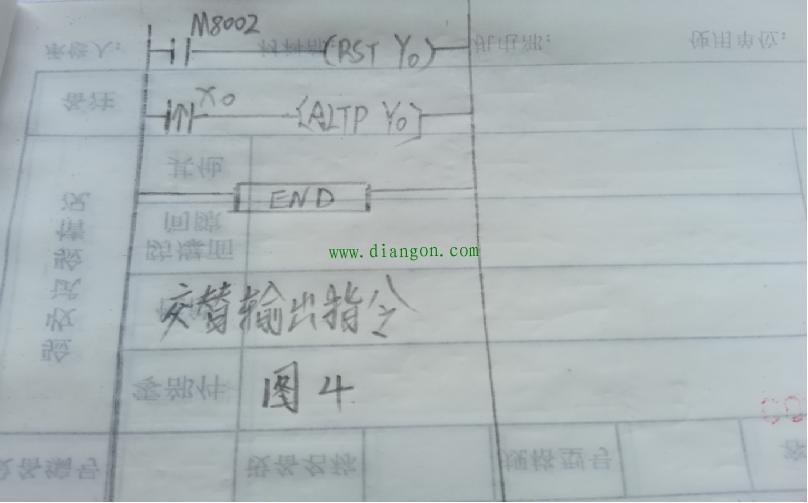

至于图4则是本人使用三菱plc交替输出指令,编写的梯形图,是不是极为简单。
诚然现代PLC所能实现的功能要远远高于本题所要求,在此仅以该试题为例告诉广大同行,在熟悉传统电气线路的基础上,还应紧跟电工技术发展趋势,不断学习进步。
