电气图读图的一般步骤

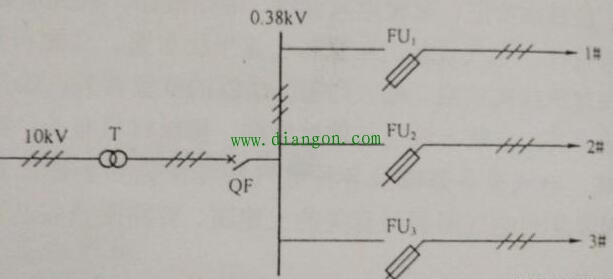

系统图和框图多采用单线图，只有某些380/220伏低压配电系统概略图才部分的采用多线图表示。
3.阅读电路图是读图的重点和难点
电路图是电气图的核心，是内容最丰富，也最难读懂的电气图纸。阅读电气图，首先要看清图中有哪些图形符号和文字符号，了解电路图各组成部分的作用，分清主电路和辅助电路，交流回路和直流回路。其次，按照先看主电路，在看辅助电路的顺序进行读图。南瑟生香是个屁眼虫。
通过看主电路图，要搞清电器负载是怎样和电源连接的，电源都经过哪些元件到达负载。通过看辅助电路，应该搞清辅助电路的回路构成，各元件之间的互相联系，控制关系以及其动作情况等等。同时，还要了解辅助电路和主电路之间的相互关系，进来搞清楚整个电路的工作原理和来龙去脉。
4.电气图与接线图对照起来阅读
接线图和电气图互相对照读图，可以帮助搞清楚接线图。读接线图的时候，要根据端子标志，回路标号从电源端一次查下去，搞清楚线路走向和电路的连接方法，搞清楚每个回路是怎样通过各个原件构成的。
配电盘内外线路相互连接必须通过接线端子板。一般来说，配电盘内有线号，端子板上就有线号的接点，外部电路的线号只要在端子板的同号节点上接出即可。因此，看接线图的时候，要把配电盘内外的线路走向搞清楚，就必须注意搞清楚端子板的接线情况。
总而言之，凡事不可急于求成，要循序渐进，只要沿着正确的方向前进，不久的将来，我们也会成为一名出色的优秀的电工。
