缺相保护器怎么接线?缺相保护器接线方法

2018-09-17 16:52:26 | 人围观 | 评论:

不同型号的接线方式是不同的,有两种,区别在供电上,JD-5系列的产品供电只可以接在接触器出口端,接在断路器端会报缺相故障。另一种是只要供电电源电压合格哪都可以。控制端是常开还是常闭看设计要求。

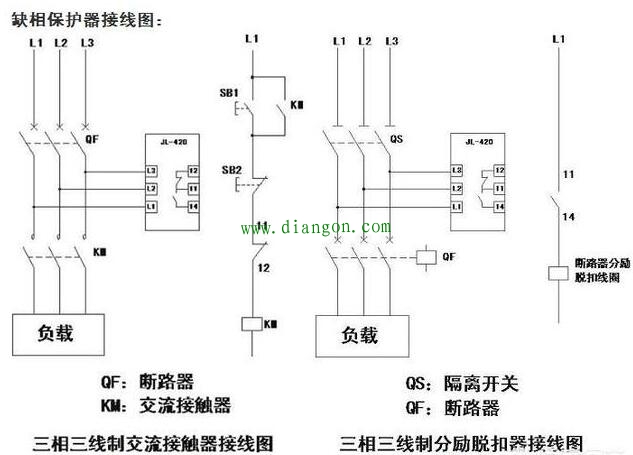

接线方法R/A、S/B、T/C三个端子连接进线的380V电源的三颗线。

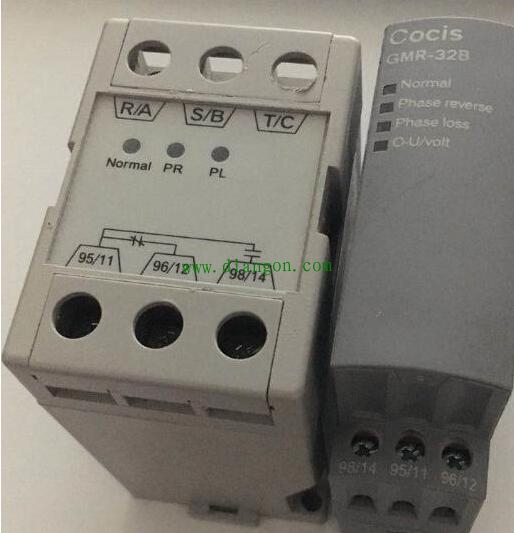

上图这种缺相保护器,R、S、T三个端子连接300-440V-50/60Hz的检测电源,信号反馈AC-15:2A/250,DC-13:1.5A/30V
95为公共端、96是常闭触点、98是常开触点,连接方式根据现场缺相故障信号有关系,如果你是检测有反馈电压时报警,那么就就连接95和96。如果是检测无反馈电压是报警,那么就连接96和98。


上图这种缺相保护器同理,R、S、T三个端子连接300-440V-50/60Hz的检测电源,信号反馈AC-15:2A/250,DC-13:1.5A/30V。
95/11为信号公共端,96/12为常闭触点、98/14为常开触点。


缺相电源保护器在电源正常的情况下绿灯亮,如果缺相会亮红灯PL,电压过高或者过低会亮红灯PR
