画家装水电电路图的方法和技巧

2018-09-19 17:54:52 | 人围观 | 评论:

对于非专业的装修人士来说,可能对怎么绘制电路图不太了解,但是我们在上学的时候都学过物理课程,这些知识还是用得上的。下面电工学习网小编就教大家电路图究竟应该怎么画才是对的。
电路图是描叙电路中各元件连接关系的图,是技术人员用以表达设计思路方法的一种工具,有了电路图,就方便技术人员彼此间的交流。所以,画电路图成了每个技术人员必须掌握的基本技能之一。

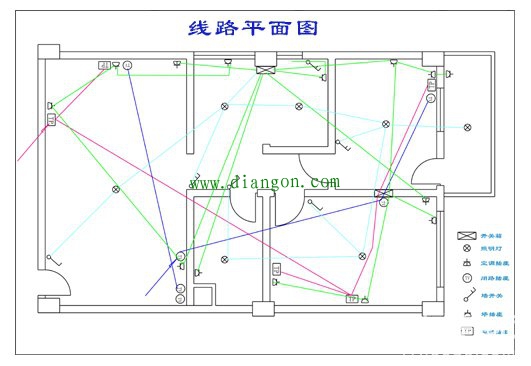

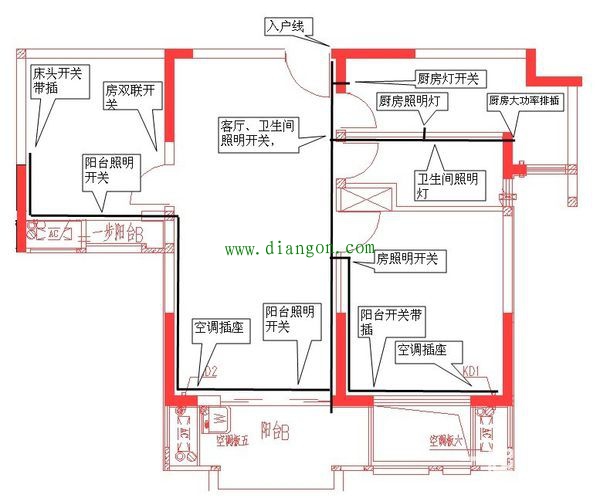

首先把你的电箱位置画出来,然后画线通到你要接的灯,插座连接到电箱,然后开关连拉到灯,这些你可以在同一层,用不同的颜色表示,但在算钱的时候,一根线可就不是一根线了,而是三根。diangon.com版权所有。
先连一条路,用蓝色的线先把这一条路画好,起点也是从电源正极开始,把几个电路元件按顺序链接起来。注意,电流从正极出来目标是回到负极,不能回流。在将剩下的支路接上去。在电流分叉之前和分叉会和之后的元件把它们画在在和电源同一边上,其他的画在另一边上,这样方便画另一条支路。


在绘制电路图之前,要知道开关、插座、空调、烟感等标识有标准的图标;要画图很简单,难的是,要先弄清楚线路是怎么走的;各种开关电器的离地高度,都是有标准的。
