学习电路图是工程师必修的课程，这里我们不讲死板的理论，用最为通俗的文字来理解电路图怎么看电路走向。
“正极永远是起点，负极永远是终点”，记住这14个字，无论正极流到负极前，中间出现什么样的圈圈叉叉，电路总是起点开始到终点结束，而中间所出现的分支不过像是游戏中出现的支线任务，最终的目标还是指向终点。而中间尽管出现再多的路，也不是每条都会有“人”。
比如电流从灯泡过去，然后从电阻电路回去，于是电阻所在电路出现短路，即终点在负极，所以电路不会跑回路。
如果用理论点的方法分析，就是看电压。电压的形成相对复杂，涉及到电荷电场，但是电压与电流是不可分割的，没有电压就没有电流的产生。电流的产生不是电压的目的，但是电压却是电流形成的原因。在以前物理学中喜欢用流水表示，不过却显得不是很恰当。
PS:看电路图并不难，懂些技巧累积经验，不用死记硬背，记住几个常见的元件符号，并且记住上诉14个字。

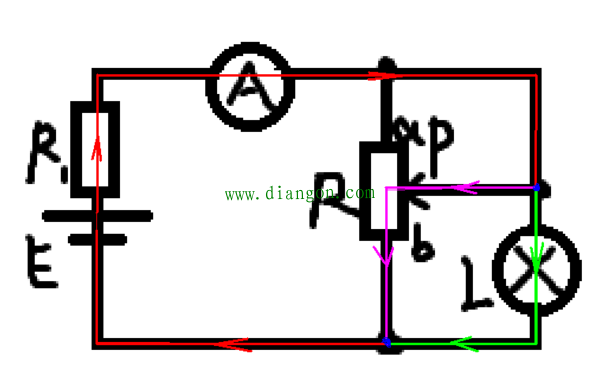

如图所示，a的上端与电路连接与否，都不影响电路，被右侧的红线部分给短路了，电流走红线部分。
电流在小灯的上端分流，一部分走小灯，另一部分走剩余的滑动变阻器部分，最后又汇合流向电源负极。
电路结构是混联——Rp与L并联后再与R1串联，A测干路电流。
滑动变阻器滑至a时即为Rp与灯L并联，滑至b时即为灯L被短路电路中只有R1与Rp串联。
-
