双联开关接线错误引起的事故

2018-09-24 11:59:47 | 人围观 | 评论:

     王某家院内安装了一盏照明灯,解决了院内照明问题。原先把闸盒按在外门处,操作不方便。前些日子装修房子,顺便找装修工人接了个双控开关。这天照明灯坏了,王某去换灯,不慎触及螺丝口,幸好及时摆脱电源险些造成触电事故。正巧本人休班在家,叫我过去看看。

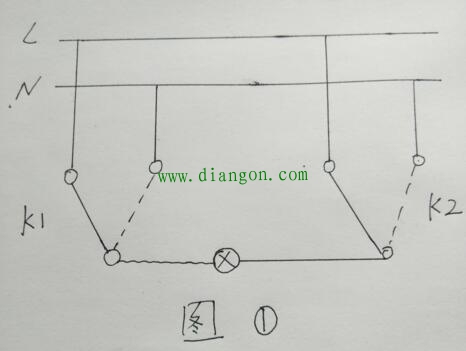

我用验电笔验电后,发现灯口不论开关处于何种位置,灯口均有电。初步判断开关控零线。我把两个双控面板开关拆开,打开室內吊顶盖板,仔细检查了接线。如图①所示。


    此种接线方法火线直接进入灯口,不论开关处于什么位置,灯口始终带电,存在不安全因素;正规接线图如图②所示该图中面板开关k1的接线端子L1也可以与k2的L2端子联接,k1的L2端子与K2的L1端子连接使用。


现在家庭中,装修用到的三地控制甚至多地控制越来越多。www.diangon.com版权所有。正规线路图如图③图4所示图3图4中双刀双掷开关如果市场上不好买,可以用双联双控面板开关代替,用502胶粘在一起就可以了。

图4中增加或减少双刀双掷开关接入电路的个数就可以轻松实现任意多个开关控制一盏灯。
       以上就是本人的一点经验分享,与大家共同学习。
