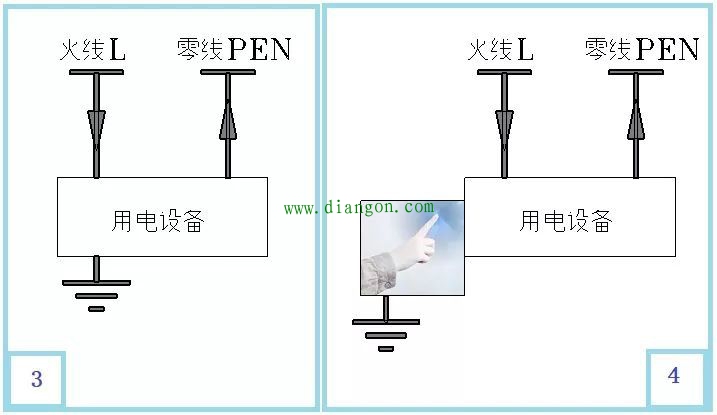

3图是用电设备的外壳接地，如果发生了火线碰壳事故，则接地电流直接从地网返回电源；4图是用电设备的外壳未接地，但人手去触摸用电设备的外壳，接地电流通过人体流入大地再经过地网返回电源。
在国际电工委员会IEC的标准IEC60364《接地系统》和国家标准GB16895.1《低压电气装置 第1部分：范围、目的和基本原则》中，把用电设备的外壳直接接地叫做保护接地，用字母T表示；如果系统没有保护接地，用电设备的外壳是通过专用的接地线PE或者零线PEN接地，叫做N。同时，把变压器的中性点直接接地叫做系统接地，也用T来表示。
注意到零线的源头就是变压器的中性线接地点，所谓的“农村进户线一火一零”叫做TN-C接地系统。
对于3图，我们看到有火线和零线，所以它是TN-C接地系统。我们还看到用电设备的外壳直接接地，这叫做TN-C接地系统下的TT接地系统。
标准规定：TT接地系统单相接地电流很小，无法启动过电流保护电器进行保护，所以必须安装漏电保护器。
