1、伏安法测量电阻的方法
将待测电阻接上直流电源，然后用电压表和电流表分别测量电阻两端的电压和通过电阻的电流，再根据欧姆定律计算出被测电阻。因为测量过程中需要借助电压表和电流表，因此，伏安法是一种间接测量电阻的方法。我们知道，电压表常常并联与电路中使用，电流表常常串联在电路中使用，都是可以带电操作的，故伏安法可以带电进行电阻的测量。
2、伏安法测量电阻的接线方式
1）电压表前接电路：适用待测电阻很大（远大于电流表内阻）的情况。原理同电压表的内阻要求越大越好。
2）电压表后接电路：适用待测电阻很小（远小于电压表内阻）的情况。原理同电流表的内阻要求越小越好。

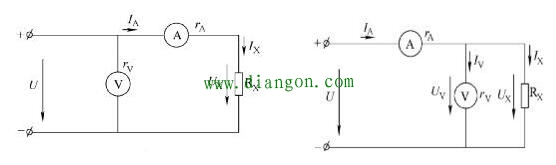

电压表前接电路 电压表后接电路
3、伏安法测量电阻的测量步骤

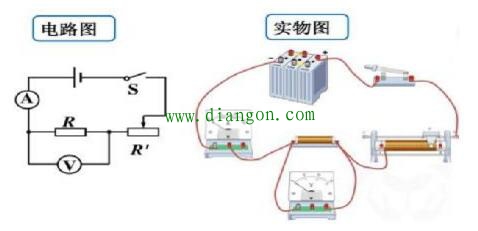

（1）调节电流表哦、电压表的指针为0，按下图进行接线。diangon.com将滑动变阻器调节为最大值。
（2）闭合开关，调节滑动变阻器到合适位置，分别读出电压表、电流表的读数。
（3）根据欧姆定理计算出待测电阻的数值。
4、注意事项
（1）电压表、电流表的调零；
（2）电压表、电流表的量程选择要合适；
（3）带电操作需要注意安全。
-
