摇表绝缘电阻怎么测量？绝缘电阻测量方法图解

工作原理：将被测电阻RX接入端钮“线路L”和“接地E”之间，这时手摇直流发电机手柄，电流将分为两个回路流动：其中的电流I1从发电机正极→RX→R1→线圈1→发电机负极；电流I2从发电机正极→R2→线圈2→发电机负极。
由于线圈1和线圈2的绕向相反，故转动力矩M1和反作用力矩M2的方向相反。当M1＝M2时，

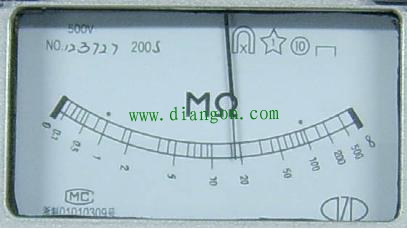

仪表可动部分的偏转角α与两个线圈内所通入电流的比值有关，而与测量电路中的电源电压无关。因此，兆欧表的核心又称为“磁电系流比表”。一旦仪表的结构确定时，则R1、R2均为定值，此时，仪表可动部分的偏转角α只与被测电阻RX的大小有关。由于I2的大小一般不变，偏转角α而随被测绝缘电阻Rx的改变而变化，所以能直接反映被测绝缘电阻的数值。且兆欧表的标度尺为反向刻度。

3、兆欧表的选择、使用与维护
选择兆欧表。选择兆欧表的原则：一是其额定电压一定要与被测电气设备或线路的工作电压相适应。二是兆欧表的测量范围要与被测绝缘电阻的范围相符合，以免引起大的读数误差。
兆欧表的检查。使用兆欧表时应放在平稳、牢固，且远离带大电流的导体和外磁场强的地方。使用兆欧表之前，要先通过开路试验和短路试验来检查兆欧表的好坏。
切断电源，并进行放电，进行表面处理。为保证人身和设备的安全，测量前必须将被测设备电源切断，并对地短路放电，绝不允许设备带电进行测量。 对含有大电容的设备，测量前应先进行放电，测量后也应及时放电，放电时间不得小于2min，以保证将电放完。diangon.com 测量前，应将被测电气设备和兆欧表的测量处擦拭干净，并保持被测物表面的清洁，尽量减少接触电阻，确保测量结果的准确性。

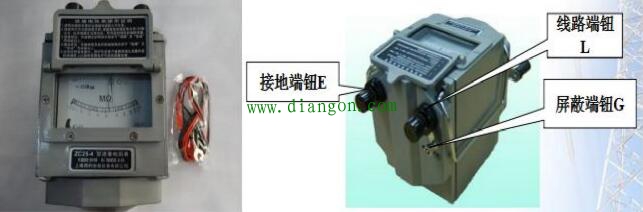

兆欧表的接线。兆欧表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽），使用时应按测量对象的不同来选用。当测量电气设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。
正确测量读数。操作者一手固定兆欧表，一手摇动兆欧表手柄。摇动兆欧表手柄时应由慢渐快至额定转速120r/min。测量时，绝缘电阻值随着测量时间的长短而不同，一般采用1min以后的读数为准。

使用注意：
（1）首先选用与被测元件电压等级相适应的摇表，对于500V及以下的线路或电气设备，应使用500V或1000V的摇表。对于500V以上的线路或电气设备，应使1000V或2500V的摇表。
（2）用摇表测试高压设备的绝缘时，应由两人进行。
（3）测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。并且要查明线路或电气设备上无人工作后方可进行。
（4）摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
（5）测量前应对摇表进行开路校检。摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“0”。说明摇表功能良好，可以使用。
（6）测试前必须将被试线路或电气设备接地放电。测试线路时，必须取得对方允许后方可进行。
（7）测量时，摇动摇表手柄的速度要均匀120r／min为宜；保持稳定转速1min后，取读数，以便躲开吸收电流的影响。
（8）测试过程中两手不得同时接触两根线。
（9）测试完毕应先拆线，后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏。
（10）雷电时，严禁测试线路绝缘。
