结构组成：RX、R2、R3、R4组成电桥的四个臂，其中RX叫作被测臂，R2、R3合在一起叫比例臂，R4叫比较臂。实际中，电阻R2、R3、R4都做成可调的，便于测量时调整和读数。
当接通开关SB后，调节标准电阻R2、R3、 R4，使c点电位等于d点电位时，检流计指针指零。此时，桥上电流等于零，可视为开路，这种状态叫作电桥的平衡。此时有：I1RX＝I4R4 I2R2＝I3R3
由于电桥平衡时，桥上电流为零，故有I1＝I2，I3＝I4，代入上式，并将两式相除，可得
注意：提高电桥准确度的条件：标准电阻R2、R3、R4的准确度要高。检流计的灵敏度也要高，以确保电桥真正处于平衡状态。

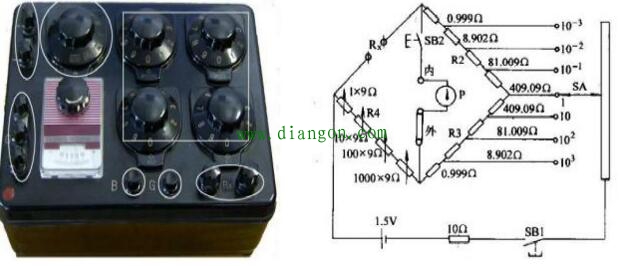

下图为QJ23型直流单臂电桥是一种电工常用的比较式仪表。
它的比例臂R2／R3由八个标准电阻组成，共分为七挡，由转换开关SA换接。比例臂的读数盘设在面板左上方。比较臂R4由四个可调标准电阻组成，它们分别由面板上的四个读数盘控制，可得到从0～9 999Ω范围内的任意电阻值，最小步进值为1Ω。
