怎样识读电气图（实例讲解）

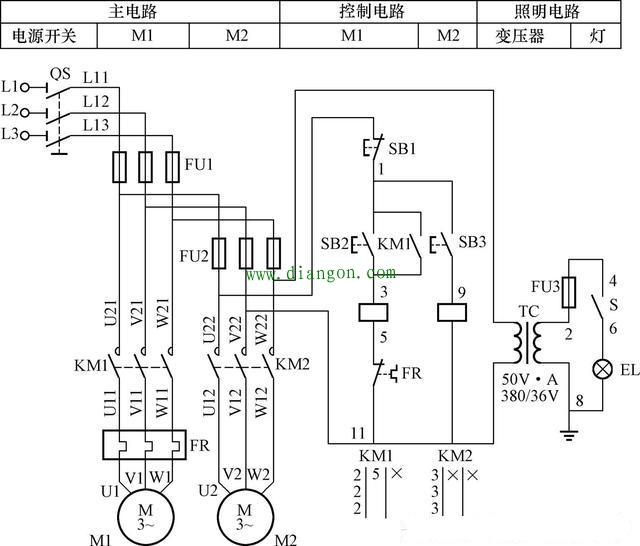

图　电动机控制电路
(1)第一步。在该电气图中，两台三相电动机M1和M2的工作电路，即为主电路。这两台三相电动机起动装置的拉线方法，均为Y形(星形)起动法。
辅助电路则为控制电路和照明电路。
(2)第二步。在识读主电路时，要弄清楚电动机是用什么元器件控制的。图中的电动机是用接触器控制的。当接触器KM1吸合时，电动机M1起动;当接触器KM2吸合时，电动机M2起动。
(3)第三步。要识读主电路中所用的控制电器及保护电器。图中，两条主电路中接有电源开关QS、热继电器FR和熔断器FU1，分别对电动机M1起过载保护和短路保护作用。熔断器FU2，则对电动机M2和控制电路起短路保护作用。
(4)第四步是看电源，要了解电压等级是380V还是220V。从图中知，电动机M1和电动机M2的电源电压应均为三相380V。主电路的构成情况是：三相电源L1L2L3、、→电源开关QS→熔断器FU1→接触器KM1→热继电器FR→三相电动机M1。另一条支路，则是熔断器FU2接在熔断器FU1端头U21、V21、W21上→接触器KM2→三相电动机M2。
辅助电路的电源，一般是从主电路上接出来，电压既可能是380V，也可能是220V。图1-20中，辅助电路的电源是从主电路的两条相线上接出来，因此电压为380V。
在图中，辅助电路有两条支路，即接触器KM1和KM2支路，其动作过程为：
(1)闭合电源开关QS后，主电路和辅助电路均有电压，辅助电路由线段U22、V22和W22、V22引出。
(2)当按下起动按钮SB2时，即形成一条支路，电流经U22→停止按钮SB1→起动按钮SB2→接触器KM1→热继电器FR的热元件→V22形成回路，使接触器KM1得电吸合。接触器KM1吸合，闭合其主电路中主触点，电动机M1接入电源，开始运转。同理，按下起动按钮SB3，电动机M2开始运转。
在起动按钮SB2两端并接了接触器KM1的辅助动合触点KM1(1-3)触点。其作用是：在松开起动按钮SB2时，SB2触点断开，因此KM1已起动，辅助动合触点KM1(1-3)已闭合，电流经辅助触点KM1(1-3)流过，电路不会因起动按钮SB2的断开而失电，辅助触点KM1(1-3)起了自保持作用。对于接触器KM2，由于工作的要求，不需自保持，当SB3松开，电动机M2即停转。
(3)停车只要按下停止按钮SB1。SB1串联在KM1和KM2电路中。按下停止按钮SB1，电路开路，接触器KM1、KM2失电，使主电路中的接触器主触点断开，电动机失电。当再起动时，必须重新按下起动按钮SB2、SB3。
综上所述，电动机的起动由接触器或断电器控制，而接触器或继电器的吸合或释放则由开关或按钮控制。这种开关或按钮→接触器或继电器→电动机的控制形式，就是机械自动化的基本形式。
在图中，EL是局部照明灯，TC是380/36V照明变压器，提供36V安全电压。照明灯开关S闭合时，照明灯EL就亮。识读这些电气设备和电气元器件(如整流设备和灯具)比较容易，只要知道它们的线路走向和电路的来龙去脉就行了。
