图说电工违规、违章实例

2018-12-13 17:26:44 | 人围观 | 评论:

     前两天接到维修电话,本人前往某建筑工地处理两台损坏的逆变式电焊机。就焊机维修工作本身而言,乏善可陈没什么可讲的。不过在工地跑了一圈之后,出于职业习惯本人发现此工地的配电设施、电缆敷设以及工人操作使用电气工具都存在极大的安全隐患。原本现场照几张图片晒一下,不过工地的工头很凶,吓的我没敢拍结账便走人了。
    不过该工地存在的诸多违规、违章现象非常具有普遍性和代表性,今天本人就将在网络资源中收集到的部分图片,经过编辑后展示给广大电工同行,望大家能以此为戒!
    电缆部分

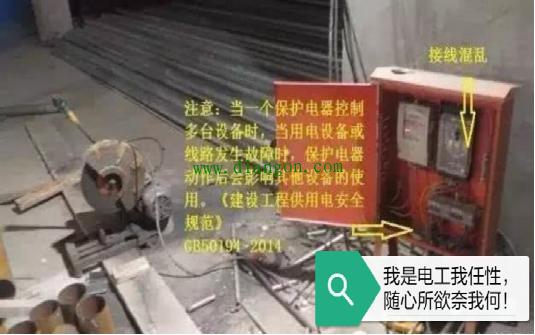

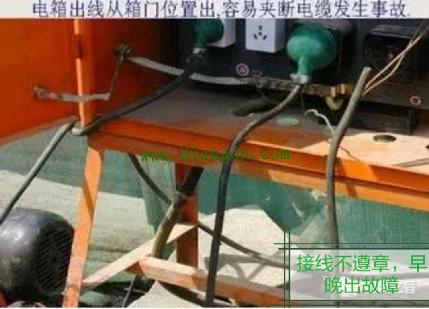

    配电设施


    使用操作篇


附:十大电气违章操作
1、电气作业不按规定佩戴绝缘手套、护目镜、穿绝缘鞋、使用绝缘隔板、不站在绝缘垫上。
2、电气作业不按规定挂警示牌、设警戒线、不设置隔断设施。 3、不严格按顺序逐项进行电气操作。
3、不严格按顺序逐项进行电气操作。
4、电气作业前不对工机具进行检测,不停电、不验电、不挂接地线。
5、电气操作不使用安全工器具;用电笔代替螺丝刀作业。
6、接临时线时,直接用线头代替插头插接。
7、临时用电时,电线、电缆未架空或架空高度不够或不使用绝缘物体架设。
8、在装置区、罐区或其它爆炸危险场所临时用电作业,使用的电气设备防爆型等级没有达到所在场所要求或防爆设备不完好,临时用电线路有接头。
9、使用手持电动工具不按要求连接漏电保护器或者使用失效的漏电保护器。
10、手持电动工具、潜水泵、振捣器等水下潮湿环境作业工具,作业前没有经电工对其绝缘进行测试。使用潜水泵没有安装漏电保护器;潜水泵抽水时下面有人作业;潜水泵电源线有接头;提拉绳用铁线代替。
