电缆选型参考表大全 超级实用

2019-01-02 13:16:19 | 人围观 | 评论:

　　本文总结了常规电缆的型号、名称及用途，特种电缆的型号、名称及用途，电缆的主要性能，电力电缆安装注意事项。

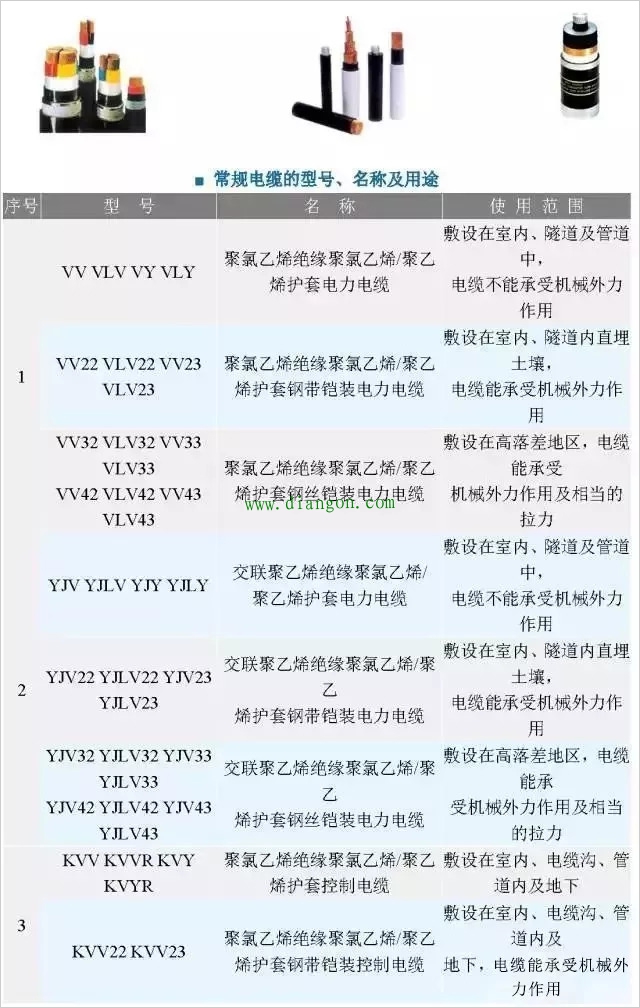

       一、常规电缆的型号、名称及用途

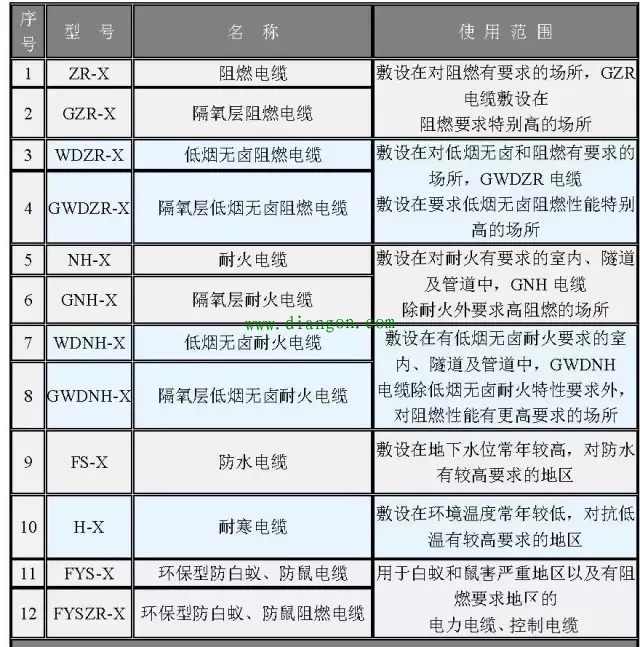

　　二、特种电缆的型号、名称及用途

　　注： 1. X-表示常规的电缆型号。
　　2. 特种电缆型号表示方法是在常规电缆型号前加特种电缆的表示符号。
　　例： 特种电缆低烟无卤阻燃交联聚乙烯绝缘电力电缆，就表示为WDZR-YJV。

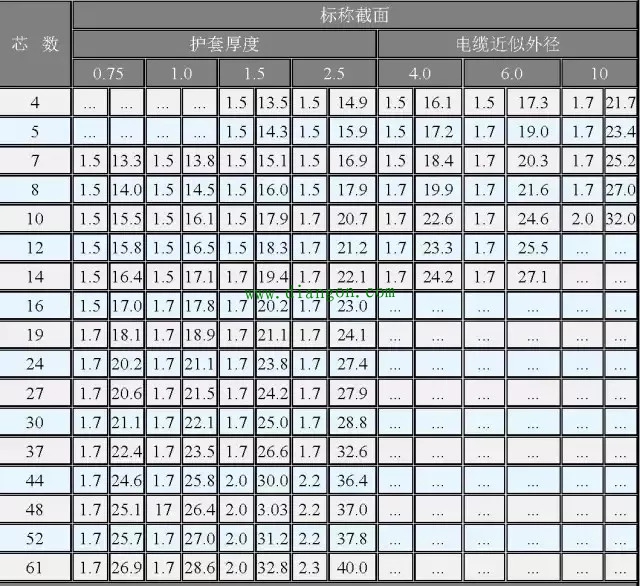

　　三、电缆的主要性能

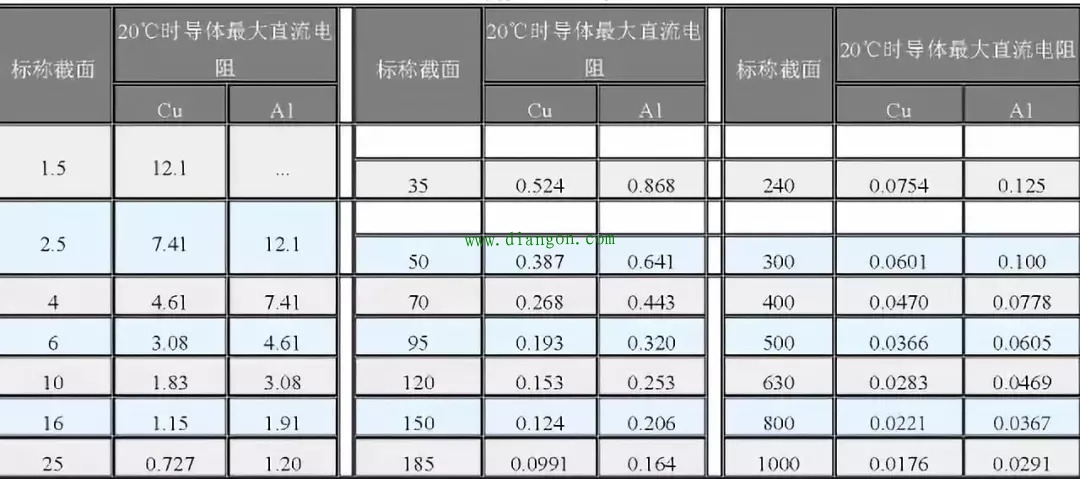

　　1、导体的直流电阻

　　2、交流电压试验
　　2.1 电力电缆应经受下表中对应的工频试验电压5min 不击穿；其中U0 为6～8.7kV电缆试验电压按IEC60502 从2.5U0提高到3.5U0；额定电压26/35(26/45)kV 电缆按IEC60840 应经受工频65kV/30min 不击穿。

　　2.2 控制电缆应经受交流3000V试验电压5min不击穿。
　　2.3 架空绝缘电缆
　　0.6/1kV 单芯电缆浸水1h后经受交流3500V试验电压1min不击穿。
　　10kV单芯电缆浸水1h后经受交流18000V试验电压1min不击穿。
　　3、局部放电试验
　　额定电压6/6(6/10)、8.7/10(8.7/15)、26/35(26/45)kV交联聚乙烯绝缘电力电缆的局部放电试验电压按国际标准IEC60502和IEC60840从1.5U0提高到1.73U0电压下，局部放电量不超过10PC。
　　4、绝缘电阻
　　10kV架空绝缘电缆的绝缘电阻应不小于1500MW·km;薄绝缘结构的电缆绝缘电阻应不小于1000MW·km。
　　5、长期连续负载电缆的允许载流量

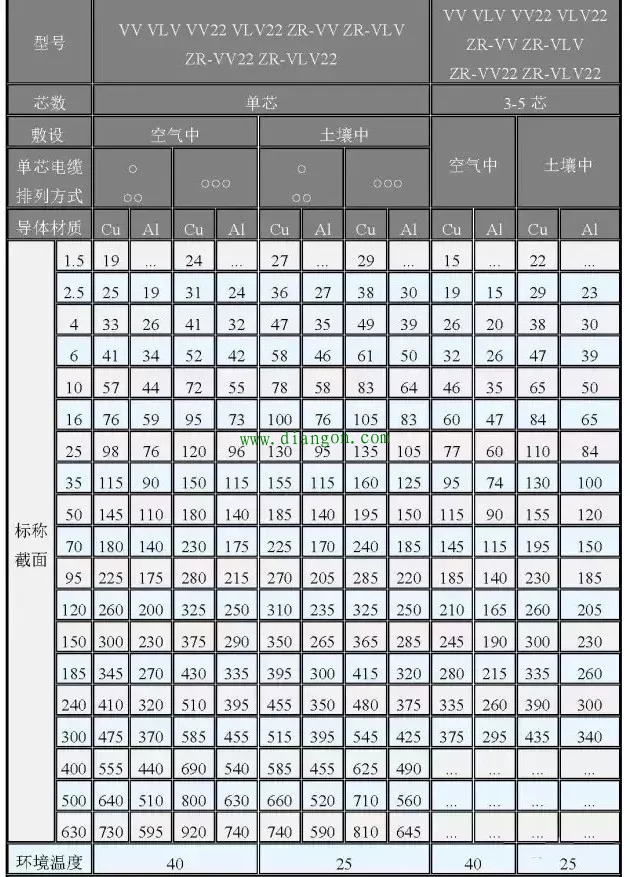

　　0.6/1kV 聚氯乙烯绝缘电力电缆允许持续载流量

　　四、电力电缆安装注意事项
　　1 、电缆与热力管道平行安装时应保持2m的距离，交叉时应保持0.5m。
　　2、 电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
　　3 、电缆直埋安装时，1-35kV电缆直埋深度应不小于0.7m。
　　4 、10kV及以下电缆平行安装时相互净距不小于0.1m，10-35kV不小于 0.25m，交叉时距离不小于0.5m。
　　5、电缆的最小弯曲半径,多芯电缆不得低于15D,单芯电缆不得低于20D(D为电缆外径)。
　　6、电缆端头必须防水，以及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。
　　7 、电缆的装卸必须使用吊车或叉车，禁止平运、平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤绝缘层。
　　8 、电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光曝晒，电缆端头进水等。
