PC级和CB级双电源切换开关的基础知识总结

2019-01-02 13:16:20 | 人围观 | 评论:

1、PC级双电源切换开关：

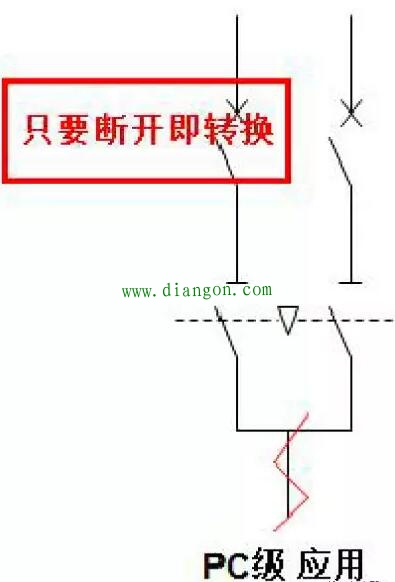

能够接通和承载，但不用于分断短路电流或过载电流，画图时一般如下，内部可以画成两个隔离开关（也有画成负荷开关的），PC级断路器前端一般加保护电器，如断路器、熔断器、带熔断器的负荷开关等等，但对于消防类负载因为要去不能断电，所以只能加单磁型断路器（仅短路保护）或负荷开关和隔离开关，其他非消防类负载保护电器可以随意加，且应配合火灾强切电源。
PC级因为无分断能力，所以所有的分断都是靠上级的保护电器，当前级失电，自动转换到另一路，不管是因为过载还是因为短路，只要上级保护电器断开失电，都会自动切换到另一个回路上。
示意图：

2、CB级双电源切换开关：

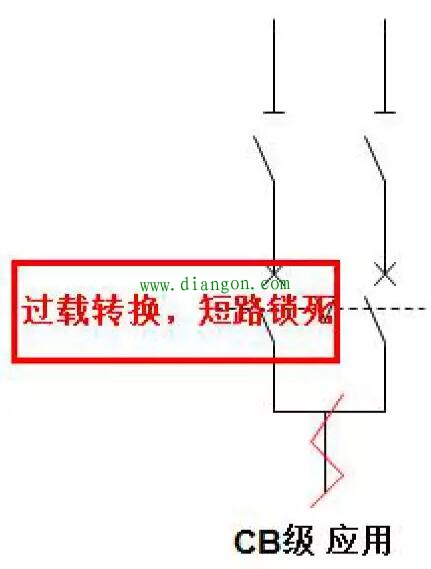

配备过电流脱扣器，主触头能够接通并用于分断短路电流，画图时画图时一般如下，内部可以画成两个断路器开关，所以CB级双电源切换开关如果要用在消防回路时，一定要标明 “过载不转换”，仅短路转换，相当于将其内部的断路器改成了单磁型断路器，一般前端也要加保护电器，在消防回路时也应该为负荷开关或隔离开关或单磁型断路器。
CB级断路器因为有分断能力，所以下级回路短路时会直接锁死并内部断开，不再转换到另一个回路。
示意图：
