什么是线电压?什么是相电压?它们有什么关系?又有什么区别?

2019-05-12 17:18:29 | 人围观 | 评论:

作为电工,必须掌握一些最基本的概念和名词,比如,"线电压"、"相电压"。那么,什么线电压?什么是相电压?它们有什么关系?又有什么区别?想必很多初学者一头雾水。
线电压:相线与相线之间的电压,比如,A、B、C三相,A相与B相之间电压,A相与C相之间电压,B相与C相之间电压就是线电压。也就是我们平时工作中说的"相间电压"。

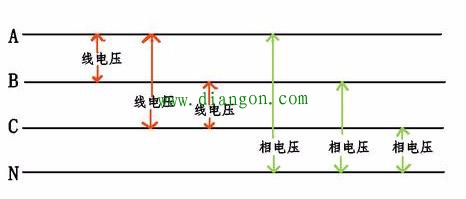

线电压和相电压
相电压:是指三相电源或三相负载每一相两端的电压。
三相四线制供电网中,每相火线和零线之间电压就是相电压。 例如:日常低压供电三相四线系统中,线电压380V,相电压220V。线电压等于根号三倍相电压。380V=√3×220V。
对于负载来说,负载做三角形连接时,线电压等于相电压。


角形连接
负载做星形连接时,线电压等于根号三倍相电压。

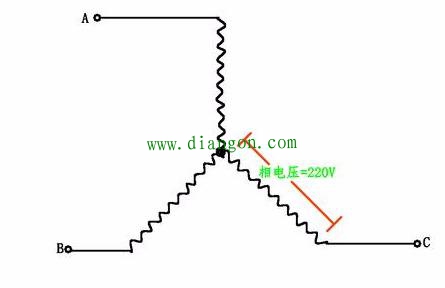

星形连接
